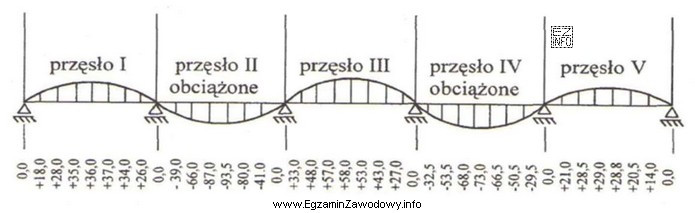

W geodezyjnej dokumentacji przemieszczeń obiektów inżynierskich (np. mostów) rozróżnia się przede wszystkim kierunek przemieszczeń oraz charakter zmian w czasie. Pytanie dotyczy rozkładu przemieszczeń przęseł mostu widocznego na rysunku, czyli tego, jak zmienia się położenie elementów konstrukcji w określonym kierunku.
Odpowiedź "Pionowych przęseł mostu." jest właściwa, gdy rysunek przedstawia zmiany położenia w kierunku góra–dół (ugięcia, osiadania). W praktyce geodezyjnej przemieszczenia pionowe często wynikają z obciążeń, zmian temperatury, pracy łożysk lub osiadań podpór, a ich prezentacja na rysunku bywa powiązana z osią pionową, znakami "+/-" względem poziomu odniesienia lub wektorami skierowanymi w górę/dół.
Odpowiedź "Poziomych przęseł mostu." byłaby poprawna tylko wtedy, gdy wskazane były przesunięcia w planie (np. w kierunku podłużnym lub poprzecznym obiektu). Jeśli rysunek pokazuje ugięcie/osiadanie, to nie opisuje przemieszczeń poziomych.
Odpowiedź "Ukośnych przęseł mostu." sugeruje, że przemieszczenie ma kierunek pośredni (składowe pionową i poziomą naraz) albo że analizuje się elementy ustawione ukośnie. W typowej klasyfikacji przemieszczeń najpierw rozdziela się składowe pionowe i poziome; "ukośne" nie jest standardowym, jednoznacznym opisem rozkładu kierunkowego w takich zadaniach.
Odpowiedź "Dynamicznych przęseł mostu." jest błędna, bo "dynamiczne" odnosi się do zmienności w czasie (np. drgania, odpowiedź na ruch pojazdów), a nie do kierunku przemieszczenia. Rozkład przemieszczeń w pytaniu dotyczy kierunku (pion/poziom), a nie reżimu obciążenia czy czasu obserwacji.
Wskazówka egzaminacyjna: zawsze najpierw odczytaj z rysunku legendę i oznaczenia osi/kierunków, a dopiero potem dopasuj odpowiedź. To ogranicza ryzyko pomylenia przemieszczeń pionowych z poziomymi.
