Imadło maszynowe precyzyjne służy do dokładnego i powtarzalnego mocowania detali na obrabiarkach (np. frezarkach, wiertarkach). Rozpoznaje się je po rozwiązaniach ograniczających błędy ustawienia: starannym prowadzeniu szczęki ruchomej, małych luzach, stabilnej konstrukcji oraz powierzchniach, które mogą pełnić bazy (często wykonywanych z dużą dokładnością).
W praktyce, szukając imadła precyzyjnego na rysunku, warto zwrócić uwagę na:
- Powierzchnie bazowe – płaskie, równoległe, przeznaczone do ustawiania na stole obrabiarki.
- Prowadzenie szczęki ruchomej – rozwiązania zapewniające równoległy ruch i ograniczenie "przekoszenia" podczas docisku.
- Mechanizm śruby – umożliwiający płynny docisk i kontrolę siły; w imadłach precyzyjnych dąży się do stabilności i powtarzalności, a nie do "szybkiego" zacisku.
- Gabaryty i przeznaczenie – imadło maszynowe jest projektowane do pracy na obrabiarce, więc zwykle ma konstrukcję ułatwiającą mocowanie do stołu i współpracę z rowkami teowymi oraz dociskami.

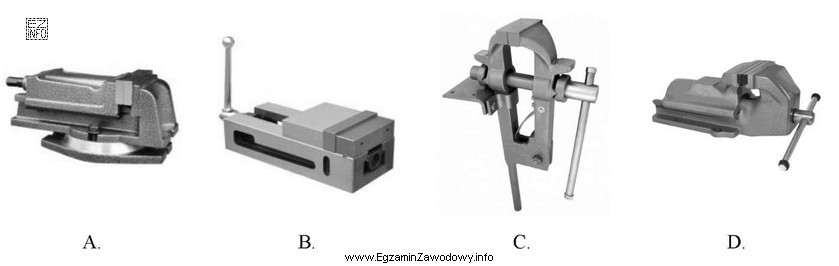

Odpowiedź "B" jest właściwa, ponieważ odpowiada cechom imadła maszynowego precyzyjnego (rozwiązania ukierunkowane na dokładność mocowania i prowadzenia).
Pozostałe warianty ("A", "C", "D") są niepoprawne, jeżeli przedstawiają imadła o konstrukcji typowej dla innych zastosowań, np. warsztatowych (ślusarskich) lub uniwersalnych, gdzie priorytetem jest ogólna wygoda pracy, a nie minimalizacja luzów i zapewnienie bazowania na obrabiarce. W takich konstrukcjach częściej spotyka się elementy zwiększające uniwersalność (np. obrotnice, duże kowadełka, mniej precyzyjne prowadzenie), które nie są cechą rozstrzygającą dla imadła precyzyjnego.
Na egzaminie warto porównywać rysunki "cecha po cesze" (bazy, prowadzenie, śruba, przeznaczenie) zamiast kierować się pierwszym wrażeniem.
