W instalacjach pneumatycznych przewody z tworzywa (np. poliuretanowe lub poliamidowe) są zwykle łączone za pomocą szybkozłączek. Kluczowe jest prawidłowe przygotowanie końcówki przewodu: powinna być ucięta prostopadle, równo i bez spłaszczeń. To właśnie od jakości cięcia często zależy szczelność połączenia oraz trwałość pracy układu.

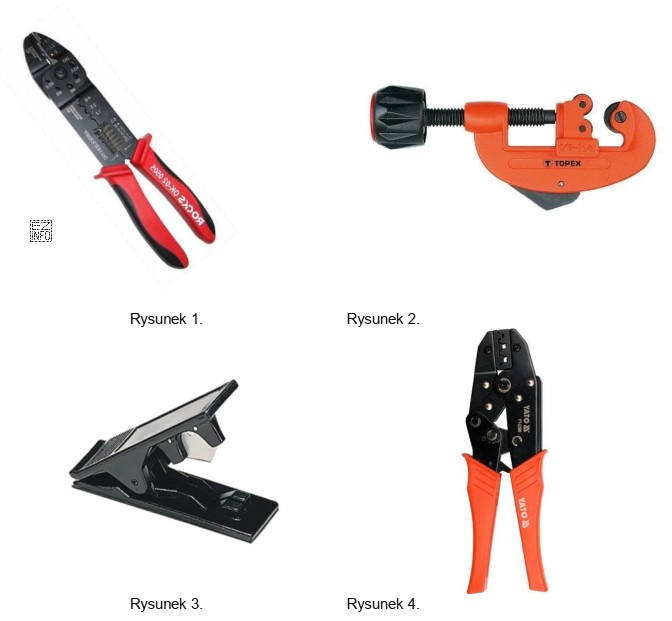

Odpowiedź "Rysunek 3." jest poprawna, ponieważ przedstawia narzędzie przeznaczone do profesjonalnego cięcia przewodów pneumatycznych z tworzywa (typowy obcinak/nożyce do węży i przewodów). Takie narzędzia prowadzą ostrze w sposób kontrolowany i pozwalają uzyskać powtarzalne, gładkie cięcie.
Pozostałe wskazania są nieprawidłowe, bo odpowiadają narzędziom, które w praktyce mogą:
- zgniatać przewód (spłaszczenie utrudnia uszczelnienie w złączce),
- zostawiać zadry lub nierówności (mogą uszkadzać uszczelkę lub powodować mikronieszczelność),
- dawać cięcie skośne (mniejsza powierzchnia prawidłowego doszczelnienia, ryzyko wysunięcia przewodu),
- być przeznaczone do innego materiału (np. przewodów elektrycznych), gdzie wymagania co do geometrii cięcia są inne.
Wskazówka egzaminacyjna: jeśli masz wątpliwość na ilustracji, szukaj cech obcinaka do przewodów pneumatycznych: miejsce podparcia przewodu, prowadzenie ostrza i kształt, który ogranicza spłaszczenie. W pneumatyce "byle przeciąć" to za mało — liczy się jakość końcówki pod złączkę.
