W symbolice geologicznej warstwowanie opisuje się najczęściej parą: bieg i upad.
- Bieg warstwy (strike) to azymut linii przecięcia płaszczyzny warstwowania z płaszczyzną poziomą. W praktyce jest to kierunek długiej kreski symbolu i podaje się go jako wartość kątową mierzona od północy w zakresie 0–180°.
- Upad warstwy (dip) to kąt nachylenia warstwy względem poziomu (0–90°). Na symbolu pokazuje go krótka kreska prostopadła do biegu (wskazuje kierunek upadu), a liczba obok symbolu to właśnie wartość kąta upadu.
Pytanie dotyczy najmniejszej wartości biegu, więc należy porównywać orientację długiej linii, a nie liczby przy symbolach. Najmniejszy azymut biegu ma linia najbardziej zbliżona do kierunku północ–południe (na mapie zwykle "pionowo").

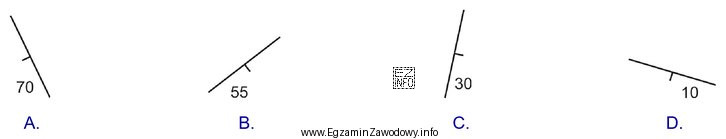

Rysunek z biegiem najbardziej zbliżonym do N–S to "C" (linia prawie pionowa), więc ma on najmniejszy azymut biegu.
Dlaczego pozostałe odpowiedzi są błędne?
- "B" pokazuje bieg ukośny (bliżej NE–SW), czyli azymut większy niż w rysunku o niemal N–S.
- "D" ma bieg prawie wschód–zachód (linia niemal pozioma), co odpowiada dużemu azymutowi biegu (około 90°), więc nie może być najmniejszy.
- "A" ma bieg wyraźnie odchylony od kierunku N–S, więc azymut biegu jest większy niż w rysunku "C".
Najczęstsza pułapka w tym typie zadań to porównywanie liczb obok symboli (np. wybranie rysunku z "10"), mimo że są to wartości upadu, a nie biegu. W zadaniu trzeba skupić się na kierunku długiej kreski i myśleć kategoriami azymutu.
