Czujnik termostatycznego zaworu rozprężnego (tzw. bańka) ma za zadanie "widzieć" temperaturę czynnika opuszczającego parownik po stronie ssawnej. Na podstawie tej temperatury (oraz ciśnienia parowania) zawór reguluje dopływ czynnika tak, aby utrzymać właściwe przegrzanie i chronić sprężarkę przed powrotem cieczy.

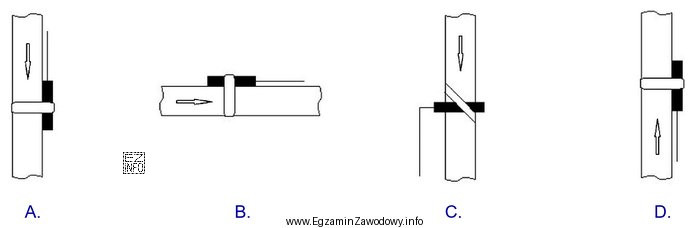

Poprawny sposób montażu (odpowiedź B) w praktyce obejmuje kilka zasad:
- Miejsce: bańkę mocuje się na przewodzie ssawnym za parownikiem (tam, gdzie informacja o temperaturze pary jest reprezentatywna dla pracy parownika).
- Kontakt cieplny: wymaga mocnego docisku (opaska/obejma) i możliwie dużej powierzchni styku z rurą, aby pomiar nie był opóźniony i nie zafałszowany.
- Orientacja na obwodzie rury: typowo zaleca się położenie "na boku" (np. okolice 4 lub 8 na zegarze), a nie na samym dole, gdzie może zalegać olej i chłodzić bańkę, powodując błędne sterowanie.
- Izolacja: bańka powinna być zaizolowana, aby nie reagowała na temperaturę otoczenia lub przeciągi, tylko na temperaturę rurociągu.
Dlaczego pozostałe rysunki są błędne (typowe błędy):
- A – zwykle pokazuje montaż w miejscu, które nie odzwierciedla temperatury na wyjściu z parownika (np. na innym przewodzie) albo zbyt blisko elementów, które zakłócają pomiar.
- C – często przedstawia nieprawidłową orientację (np. na spodzie rury) lub brak zapewnienia dobrego kontaktu cieplnego, co prowadzi do niestabilnej regulacji ("polowania").
- D – typowo pokazuje brak izolacji, montaż w miejscu narażonym na wpływ otoczenia albo na odcinku, gdzie gromadzi się olej/dochodzi do wymiany ciepła z innymi elementami.
Wskazówka egzaminacyjna: szukaj rysunku, na którym bańka jest na ssaniu za parownikiem, dobrze dociśnięta i zaizolowana, a jej pozycja na obwodzie rury nie sprzyja wpływowi oleju.
