Przełącznica światłowodowa (często spotykana jako panel/rozdzielnica w szafie telekomunikacyjnej) jest pasywnym elementem toru, w którym wykonuje się zakończenie (terminację) włókien oraz ich krosowanie za pomocą złączy. Jej zadaniem jest zapewnienie porządku, ochrony włókien oraz łatwego dostępu serwisowego do połączeń.

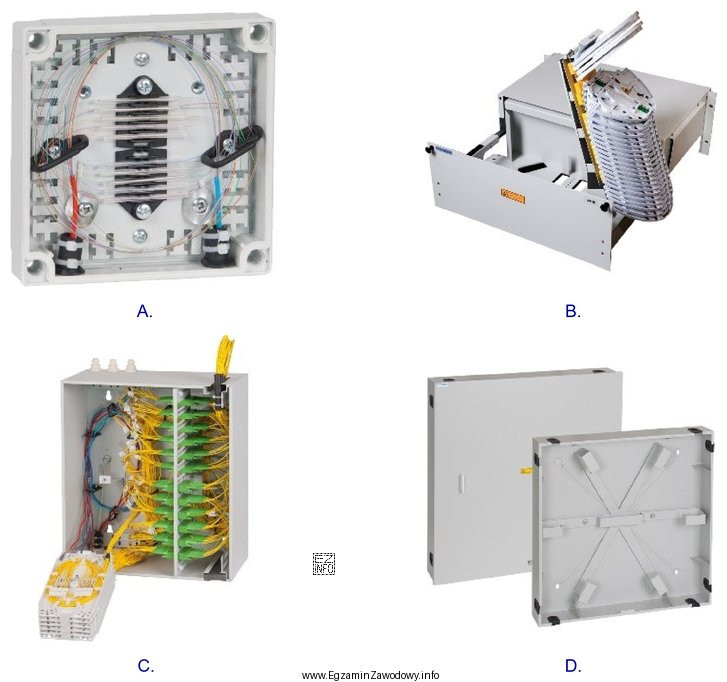

Na typowym rysunku lub zdjęciu przełącznicy światłowodowej oczekuje się cech takich jak:
- Front z portami/adapterami (miejsca, gdzie wpinane są złącza światłowodowe), często w postaci panelu z wieloma gniazdami.
- Widoczne cienkie włókna prowadzone w sposób kontrolowany (promienie gięcia), z elementami organizacji kabli.
- Miejsce na zapas włókien oraz często przestrzeń/kasety do spawów lub uporządkowania pigtaili (w zależności od konstrukcji).
Dlatego poprawny wybór rysunku to ten, który przedstawia urządzenie o funkcji dystrybucyjnej dla światłowodów: panel/obudowę z wieloma punktami terminacji i charakterystycznym prowadzeniem włókien, a nie np. urządzenie aktywne (zasilane), element przeznaczony do kabli miedzianych albo osłonę do łączenia kabli w terenie.
Pozostałe rysunki są błędne, jeśli pokazują elementy niezwiązane z terminacją światłowodu, np.:
- osprzęt miedziany (typowe moduły dla skrętki, większe przewody, brak adapterów światłowodowych),
- urządzenia aktywne (zasilanie, diody, porty typowe dla elektroniki sieciowej),
- obudowy terenowe nieprzeznaczone do krosowania na panelu (inny układ elementów i inny sposób prowadzenia włókien).
Wskazówka egzaminacyjna: szukaj portów/adapterów oraz organizacji włókien. Sama "duża liczba przewodów" nie przesądza o światłowodzie — kluczowe są charakterystyczne punkty terminacji i delikatne prowadzenie włókien.
