KWALIFIKACJA INF1 + INF9 - CZERWIEC 2018



PYTANIE NR 19.

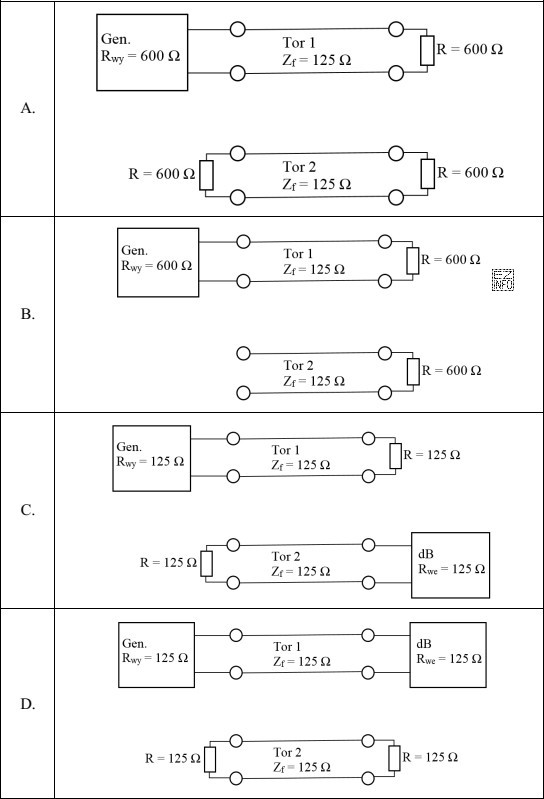

Który rysunek przedstawia schemat układu pomiarowego stosowanego do pomiaru przesłuchów?
Który rysunek przedstawia schemat układu pomiarowego stosowanego do
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Schemat C przedstawia układ pomiarowy z genaratorem o impedancji wewnętrznej Rwy = 125 Ω, co jest typową wartością dla pomiarów przesłuchów. Dodatkowo, schemat zawiera oznaczenie dB przy mierniku, co sugeruje pomiar w decybelach, co jest charakterystyczne dla pomiarów przesłuchów. Pozostałe schematy nie zawierają takich oznaczeń i mają inne wartości impedancji, które nie są typowe dla tego rodzaju pomiarów.
