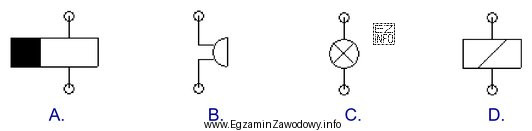

Na schematach elektrycznych lampka sygnalizacyjna (lampka kontrolna, pilot light) ma charakterystyczny symbol graficzny: okrąg z krzyżującymi się liniami wewnątrz. Taki zapis ma odróżniać element świecący (źródło światła/indikator) od innych elementów aparatury sterowniczej i wykonawczej.
Dlaczego właśnie ten symbol jest właściwy?
- Okrąg wskazuje na element "lampowy/świetlny" w sensie funkcjonalnym (sygnalizacja).
- Krzyżujące się linie wewnątrz kojarzą się z żarnikiem/źródłem światła i są konwencją używaną w symbolice schematowej dla elementów świecących.
W praktyce mechanika precyzyjnego (montaż i naprawa urządzeń) umiejętność rozpoznania takiego symbolu przydaje się podczas:
- analizy obwodów sterowania w maszynach, gdzie lampki informują o zasilaniu, awarii, gotowości lub stanie cyklu,
- lokalizacji punktów pomiarowych i diagnostyki (np. ustalenie, czy brak świecenia wynika z uszkodzenia lampki, przerwy w obwodzie czy braku sterowania),
- doboru zamienników oraz poprawnego podłączenia na podstawie dokumentacji.
Dlaczego pozostałe rysunki nie pasują do "lampki sygnalizacyjnej"?
- Symbole łączników/przycisków zwykle podkreślają funkcję łączenia (styki, pozycje, mechaniczne przełączenie), a nie element świecący.
- Symbole zabezpieczeń (np. bezpieczniki) akcentują ochronę obwodu, a nie sygnalizację optyczną.
- Symbole sygnalizatorów akustycznych (brzęczyk, dzwonek) sugerują emisję dźwięku inną ikonografią niż okrąg z "żarnikiem".
Wskazówka egzaminacyjna: jeżeli w odpowiedziach widzisz rysunek kojarzący się z "żarówką" (okrąg z krzyżem), to zwykle będzie to lampka/źródło światła. Z kolei rysunki ze stykami i przerwami w linii częściej oznaczają elementy łączeniowe.
