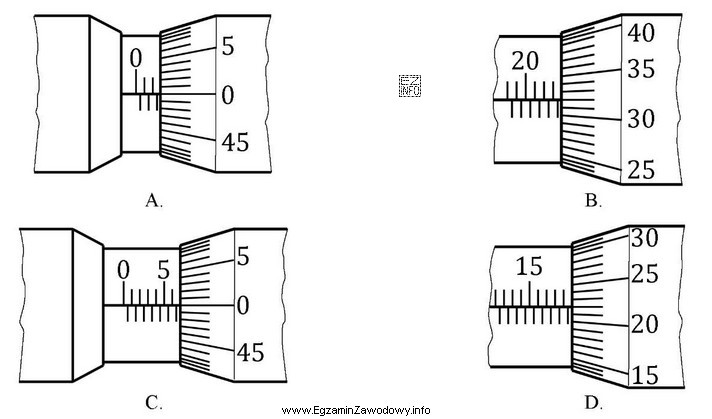

Aby rozpoznać rysunek odpowiadający wynikowi 23,82 mm, trzeba zastosować standardową procedurę odczytu z mikrometru metrycznego o działce 0,01 mm (typowy mikrometr zewnętrzny).
1) Odczyt z tulei (skala główna)
Na tulei odczytuje się pełne milimetry oraz – jeżeli jest widoczna – dodatkową kreskę 0,5 mm. Dla 23,82 mm część "milimetrowa" musi dać 23,5 mm (czyli 23 mm oraz widoczna połówka milimetra).
2) Odczyt z bębna (skala obrotowa)
Na bębnie każda działka odpowiada zwykle 0,01 mm. Wartość setnych milimetra wyznacza numer działki, na której znajduje się przecięcie z linią odniesienia na tulei. Dla 23,82 mm potrzebujemy 0,32 mm, czyli 32 działki na bębnie.
3) Zsumowanie
23,5 mm (tuleja) + 0,32 mm (bęben) = 23,82 mm. Poprawny rysunek to ten, na którym jednocześnie spełnione są oba warunki: na tulei widać 23,5 mm, a linia odniesienia wskazuje 32 na bębnie.
Dlaczego pozostałe rysunki bywają mylone?
- Rysunek z 23,0 mm na tulei i 0,82 mm na bębnie jest nierealny dla typowego mikrometru 0,01 mm (bęben nie "daje" 0,82 w taki sposób) – to zwykle efekt pomylenia miejsc odczytu.
- Rysunek z 23,5 mm na tulei, ale bęben pokazuje 0,28 lub 0,38 to typowy błąd o kilka działek: uczeń patrzy na niewłaściwą kreskę albo przesuwa wzrok na sąsiednią wartość.
- Rysunek z 24,0 mm na tulei i 0,32 mm na bębnie daje 24,32 mm – to częsty skutek nieuwzględnienia, że widoczność kreski 0,5 mm zmienia część "bazową".
Wskazówka egzaminacyjna: zawsze najpierw odczytaj tuleję (mm i 0,5), dopiero potem bęben (setne). Na końcu zsumuj i sprawdź, czy wynik mieści się w zakresie mikrometru (np. 0–25 mm).
