W obwodzie oświetleniowym 230 V poprawny schemat montażowy wynika z dwóch podstawowych zasad:
- Rozłączanie i zabezpieczanie toru fazowego – elementy łączeniowe (styk przekaźnika, łącznik) powinny przerywać przewód fazowy L, a zabezpieczenie nadprądowe powinno chronić obwód (przewody i odbiornik) przed skutkami przeciążenia i zwarcia.
- Poprawne prowadzenie N i PE – przewód neutralny N powinien zapewniać powrót prądu do źródła, a przewód ochronny PE ma być doprowadzony do części przewodzących dostępnych oprawy i innych elementów wymagających ochrony.
W przypadku sterowania oświetleniem przekaźnikiem bistabilnym istotne jest także to, aby:
- zasilanie aparatu było doprowadzone na właściwe zaciski (zgodnie z ideą działania i dokumentacją aparatu),
- tor mocy (zasilanie oprawy) był prowadzony przez styk wykonawczy przekaźnika,
- obwód sterowania (przyciski) był logicznie zgodny z planem i nie powodował podawania napięcia na niewłaściwe żyły.

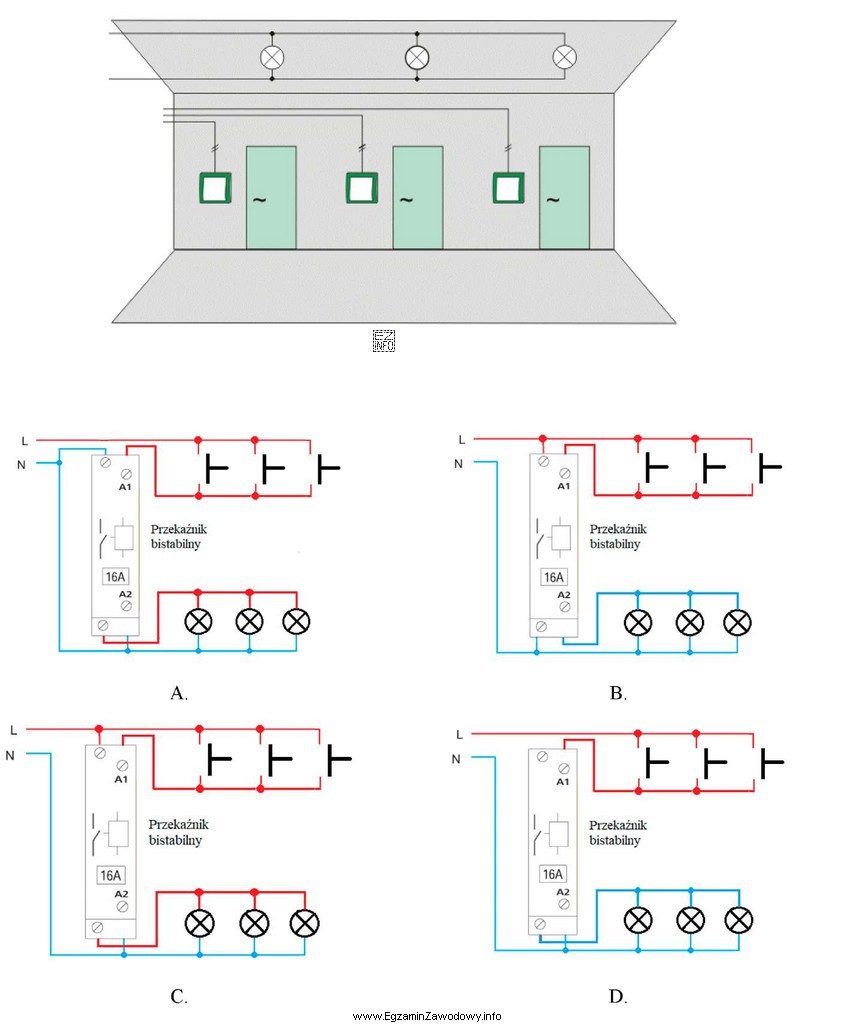

Odpowiedź "C." jest poprawna, ponieważ przedstawia spójne połączenie: zasilanie L przechodzi przez zabezpieczenie, następnie jest doprowadzone do przekaźnika bistabilnego i dalej do punktu świetlnego, a przewód N jest doprowadzony w sposób zapewniający zamknięcie obwodu. Wariant jest zgodny z typową praktyką montażową i zasadą, że to faza jest łączona, a nie neutralny.
Pozostałe warianty są błędne w typowy sposób spotykany na egzaminach:
- Jeden z nich zwykle rozłącza przewód N zamiast L, co jest nieprawidłowe z punktu widzenia bezpieczeństwa i diagnostyki (oprawa może pozostawać "pod napięciem" względem ziemi).
- Inny może mieć nieciągłość lub brak PE do oprawy albo błędne wpięcie przewodu ochronnego w tor roboczy.
- Kolejny może przedstawiać niepoprawne włączenie przekaźnika (np. pomieszanie zacisków wejścia/wyjścia styku lub obwodu sterowania), przez co układ nie zadziała zgodnie z planem albo będzie powodował zwarcie/niepożądane zadziałania.
Wskazówka egzaminacyjna: najpierw odtwórz "ścieżkę" przewodu fazowego od zabezpieczenia do oprawy, potem sprawdź N, a na końcu PE. Dopiero wtedy porównuj szczegóły sterowania przekaźnikiem.
