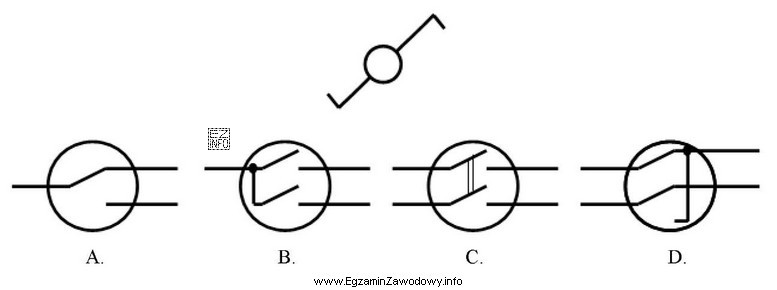

W schematach instalacji elektrycznych typ łącznika rozpoznaje się po symbolu graficznym oraz po tym, jaką funkcję realizuje jego styk. Symbol z okręgiem i dwoma ramionami skierowanymi w przeciwne strony oznacza łącznik schodowy, czyli przełącznik.
Łącznik schodowy działa jak przełącznik typu SPDT: ma jeden zacisk wspólny oraz dwa zaciski przełączne. W jednej pozycji łączy zacisk wspólny z pierwszym zaciskiem przełącznym, a w drugiej pozycji – z drugim. Taka funkcja wymaga więc schematu z trzema wyprowadzeniami i zestykiem przełącznym.
Odpowiedź "Układ z trzema wyprowadzeniami i zestykiem przełącznym, który łączy zacisk wspólny z jednym z dwóch zacisków przełącznych" jest poprawna, ponieważ dokładnie opisuje tę zasadę działania: jedno wejście (wspólne) jest przełączane pomiędzy dwoma wyjściami.
Pozostałe odpowiedzi opisują inne łączniki:
- "Układ z dwoma wyprowadzeniami i pojedynczym zestykiem zwiernym" dotyczy łącznika jednobiegunowego. Ma tylko dwa zaciski i nie potrafi przełączać toru między dwoma wyjściami.
- "Układ z czterema wyprowadzeniami i dwoma zestykami zwiernymi połączonymi mechanicznie" odpowiada rozwiązaniu z dwoma torami załączanymi jednocześnie (typowo łącznik o innej funkcji niż schodowy), a nie przełącznikowi jednego toru.
- "Układ z czterema wyprowadzeniami realizujący funkcję krzyżowania połączeń" opisuje łącznik krzyżowy, używany między dwoma łącznikami schodowymi przy sterowaniu z trzech lub większej liczby miejsc.
W praktyce elektryk rozpoznaje łącznik schodowy po tym, że ma trzy zaciski (często oznaczone jako wspólny oraz dwa przełączne). Poprawne skojarzenie symbolu z typem styku i liczbą zacisków minimalizuje typowe błędy podłączenia i przyspiesza montaż instalacji oświetleniowej.
