KWALIFIKACJA ELE6 + ELE7 - STYCZEŃ 2025

Wyjaśnienie poprawnej odpowiedzi:

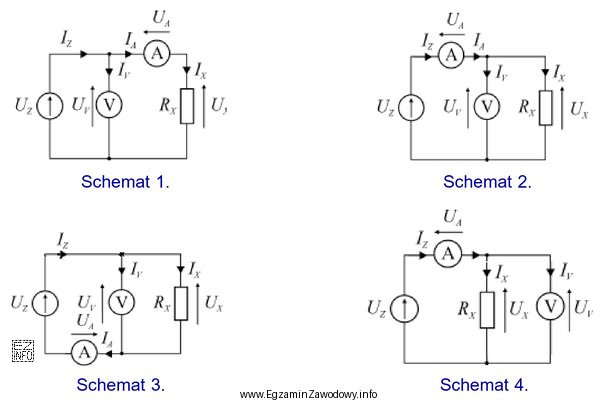

Schemat 1 przedstawia prawidłowy układ do pomiaru rezystancji metodą techniczną z poprawnie mierzonym prądem. W tym schemacie amperomierz jest włączony szeregowo z rezystorem Rₓ, co zapewnia poprawny pomiar prądu płynącego przez rezystor. Woltomierz jest włączony równolegle do rezystora, co pozwala na prawidłowy pomiar napięcia. Ta konfiguracja umożliwia dokładne obliczenie rezystancji przy użyciu prawa Ohma Rₓ = Ux/Ix. Poprawność tego układu potwierdza, że amperomierz i woltomierz są używane w typowej konfiguracji do pomiarów technicznych.
