W typowej instalacji oświetleniowej z łącznikiem jednobiegunowym kluczową zasadą "sztuki monterskiej" i bezpieczeństwa jest rozłączanie przewodu fazowego (L), a nie neutralnego (N). Oznacza to, że zasilanie L powinno wchodzić na łącznik, a z łącznika (tzw. "powrót"/"przewód załączany") trafiać do oprawy oświetleniowej. Przewód neutralny N zwykle jest prowadzony bezpośrednio do oprawy, a przewód ochronny PE musi być doprowadzony do zacisku ochronnego oprawy (jeśli jest wymagany dla danej klasy ochronności).
Dlaczego to ważne? Gdy łącznik rozłącza L, to po wyłączeniu oprawa nie ma doprowadzonego napięcia fazowego, co ogranicza ryzyko porażenia przy wymianie źródła światła lub serwisie. Jeśli ktoś rozłączyłby N zamiast L, lampa może "nie świecić", ale na oprawie nadal może występować potencjał względem ziemi, co jest niebezpieczne.

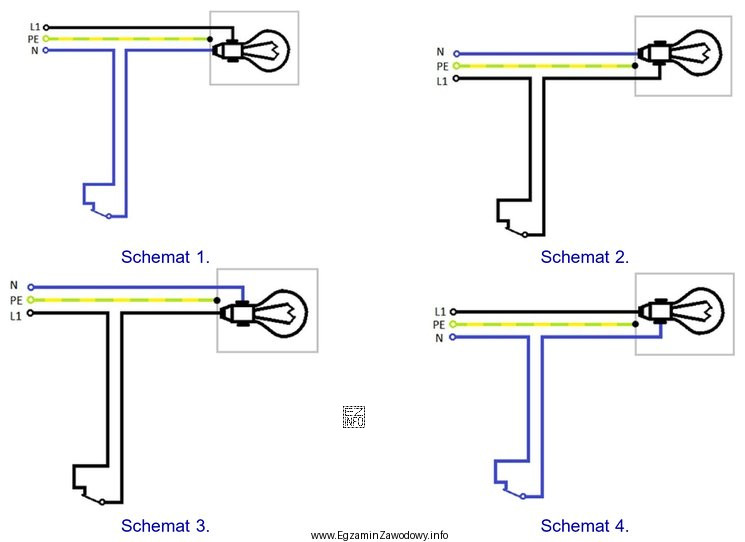

- "Schemat 3" jest wskazany jako poprawny, ponieważ odpowiada zasadzie rozłączania L przez łącznik oraz właściwemu prowadzeniu N i PE do oprawy.
- "Schemat 1" jest typowym błędem, gdy łącznik przerywa niewłaściwy przewód (np. N) lub gdy przewody są zamienione miejscami; instalacja może działać pozornie poprawnie, ale jest niezgodna z zasadami bezpieczeństwa.
- "Schemat 2" bywa błędny, gdy pomija się przewód ochronny PE lub prowadzi go w sposób nieciągły, co pozbawia ochrony przeciwporażeniowej elementy metalowe oprawy.
- "Schemat 4" może przedstawiać nieprawidłowe połączenia zacisków (np. zwarcie, niepoprawne wpięcie przewodu załączanego lub błędne mostkowanie), co prowadzi do nieprawidłowej pracy albo zagrożenia.
Wskazówka egzaminacyjna: przy takich zadaniach zawsze "śledź" tor przewodu fazowego od zasilania do odbiornika i sprawdź, czy to właśnie on jest przerywany przez łącznik. Następnie oceń, czy N trafia do właściwego zacisku oprawy oraz czy PE jest doprowadzony do punktu ochronnego.
