KWALIFIKACJA GIW3 - CZERWIEC 2020



PYTANIE NR 31.

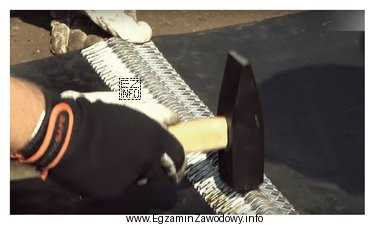

Który sposób łączenia taśm przenośnikowych przestawiono na rysunku?
Ilustracja przedstawia proces mechanicznego łączenia taśm przenośnikowych za pomocą złączy zawiasowych.
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Złącza zawiasowe to połączenia mechaniczne, w których końce taśmy są spięte elementami tworzącymi przegub (jak zawias), często z prętem/osią przechodzącą przez pętle. Na rysunku rozpoznaje się je po charakterystycznym "zawiasowym" układzie segmentów łączących, innym niż złączki śrubowe oraz połączenia na gorąco.

Pełne wyjaśnienie:

Łączenie taśm przenośnikowych można wykonać dwiema głównymi metodami: mechanicznie (z użyciem złączy metalowych) albo przez wulkanizację na gorąco (trwałe sklejenie/zespolenie warstw taśmy). Pytanie wymaga rozpoznania, jaki typ łączenia pokazano na rysunku.

"Mechaniczny złączami zawiasowymi." jest poprawny, gdy na końcach taśmy widać elementy tworzące przegub: segmenty/pętle zazębiają się jak zawias, a przez środek zwykle przechodzi oś (pręt) spinająca oba końce. Taki układ daje możliwość względnie szybkiego montażu i demontażu oraz jest charakterystyczny wizualnie.

Dlaczego pozostałe odpowiedzi nie pasują do rysunku?

  • "Mechaniczny złączkami śrubowymi." sugeruje połączenie, w którym dominującą cechą są śruby i dociskowe listwy/płytki mocujące. W typowym obrazie złącza śrubowego uwagę zwraca regularny układ śrub i nakrętek, a nie przegub zawiasowy.
  • "Na gorąco łączeniem ząbkowym." dotyczy wulkanizacji z przygotowaniem końców taśmy w kształt "zębów" (fingrów). Na rysunku takiego połączenia nie powinno być widocznych metalowych złączy; kluczowa byłaby geometria nacięć i strefa wulkanizacji.
  • "Na gorąco łączeniem klinowym." również odnosi się do wariantu przygotowania końców do wulkanizacji (kształt klinowy). Podobnie jak wyżej, nie jest to złącze z elementami mechanicznymi; rozpoznaje się je po kształcie ukosu/klinów, a nie po przegubie.

Wskazówka egzaminacyjna: najpierw rozstrzygnij, czy na rysunku są elementy metalowe (wtedy zwykle połączenie mechaniczne), a dopiero potem odróżniaj złącze zawiasowe od śrubowego po obecności przegubu i osi.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Co to jest złącze zawiasowe taśmy przenośnikowej?
Złącze zawiasowe to mechaniczny sposób łączenia końców taśmy, w którym elementy z obu stron tworzą przegub (jak zawias), zwykle spinany osią/prętem. Ułatwia szybkie połączenie i rozłączenie taśmy, ale wymaga prawidłowego doboru do obciążeń i warunków pracy.
Jak rozpoznać na rysunku połączenie mechaniczne taśmy?
Najczęściej widać elementy metalowe na końcach taśmy: listwy, płytki, segmenty lub łączniki. W odróżnieniu od wulkanizacji, połączenie mechaniczne ma wyraźną "krawędź" złącza i detale konstrukcyjne (np. przegub, śruby, klamry), które da się wskazać na rysunku.
Dlaczego złącze zawiasowe różni się od złączki śrubowej?
W złączu zawiasowym kluczowy jest przegub: segmenty zazębiają się i tworzą oś obrotu, często z prętem spinającym. W złączce śrubowej dominują śruby i docisk, czyli połączenie jest "skręcane" i nie ma typowego przegubowego układu oczek/segmentów.
Kiedy w praktyce stosuje się łączenie taśmy na gorąco?
Łączenie na gorąco (wulkanizacja) stosuje się, gdy potrzebna jest wysoka trwałość i równomierne przenoszenie sił, a warunki pozwalają na dłuższy postój i wykonanie technologii zgodnie z procedurą. To rozwiązanie jest zwykle bardziej "ciągłe" i nie ma metalowych elementów w strefie złącza.
Jakie są zalety złączy mechanicznych w kopalni odkrywkowej?
Największą zaletą jest szybkość montażu i możliwość wykonania naprawy w terenie przy ograniczonym wyposażeniu. Złącza mechaniczne ułatwiają też skrócenie przestojów przenośnika. Wadą bywa mniejsza trwałość w porównaniu z dobrze wykonaną wulkanizacją oraz większa wrażliwość na uderzenia.
Czy złącze zawiasowe można łatwo zdemontować?
Tak, to jedna z jego cech praktycznych: połączenie działa jak przegub, a rozłączenie bywa możliwe po usunięciu osi/pręta spinającego. Wymaga to jednak bezwzględnego zabezpieczenia przenośnika przed uruchomieniem oraz zachowania procedur bezpieczeństwa podczas pracy przy taśmie.
Co najczęściej myli uczniów w pytaniach o rodzaje złączy taśm?
Najczęściej mylone są dwa połączenia mechaniczne: zawiasowe i śrubowe, bo oba mogą wyglądać "metalowo". Błąd wynika z patrzenia tylko na obecność metalu zamiast na szczegół: przegub i oś w złączu zawiasowym kontra regularny układ śrub i elementów dociskowych w złączu śrubowym.
Jakie elementy rysunku wskazują na złącze zawiasowe?
Szukaj układu przypominającego zawias: naprzemiennie ułożone segmenty/oczka po obu stronach, które tworzą kanał na oś. Często widać też linię osi (pręt) przechodzącą wzdłuż całej szerokości połączenia. To cechy odróżniające od połączeń śrubowych i wulkanizowanych.
Dlaczego wulkanizacja na gorąco nie ma widocznych złączy metalowych?
Wulkanizacja polega na zespoleniu warstw gumy i przekładek taśmy w procesie termicznym, więc połączenie jest "materiałowe", a nie mechaniczne. Po prawidłowym wykonaniu strefa złącza powinna przypominać ciągłą taśmę, bez listew, śrub czy przegubów charakterystycznych dla złączy mechanicznych.
Jak przygotować się do egzaminu z rozpoznawania złączy taśm przenośnikowych?
Ucz się na zdjęciach i schematach: porównuj cechy rozpoznawcze (przegub i oś, śruby i listwy dociskowe, ząbki/klin w wulkanizacji). Dobrą metodą jest stworzenie własnej tabeli "cecha → typ złącza" i wykonywanie krótkich testów, gdzie najpierw rozstrzygasz: mechaniczne czy na gorąco.
info

To pytanie poprawnie rozwiązuje 49% zdających egzamin. trudne

Specjaliści zwracają uwagę: "Złącza zawiasowe to połączenia mechaniczne, w których końce taśmy są spięte elementami tworzącymi przegub (jak zawias), często z prętem/osią przechodzącą przez pętle."

Materiały:

  • Szczegółowe informacje wymagają materiałów specjalistycznych producentów taśm i złączy (instrukcje montażu, katalogi, DTR przenośników)
  • Podręczniki i skrypty szkolne dotyczące przenośników taśmowych w górnictwie odkrywkowym
  • Materiały BHP i instrukcje zakładowe dotyczące prac przy przenośnikach (blokady, zabezpieczenia przed uruchomieniem)
