KWALIFIKACJA BUD2 + BUD8 + BUD12 - CZERWIEC 2022

PYTANIE NR 21.
Który sposób przedłużania prętów zbrojeniowych przedstawiono na ilustracji?

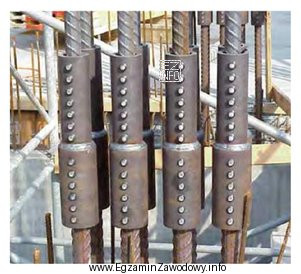

Ilustracja przedstawia mechaniczne połączenie prętów zbrojeniowych za pomocą muf.
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Połączenie mechaniczne rozpoznaje się po zastosowaniu dodatkowego elementu łączącego (mufy/tulei), który obejmuje końce prętów i przenosi siły przez gwint lub zacisk. Zgrzewanie (punktowe/doczołowe) nie wymaga mufy, a połączenie na zakład polega na równoległym ułożeniu prętów na odpowiedniej długości.

Pełne wyjaśnienie:

Pytanie dotyczy rozpoznania sposobu przedłużania prętów zbrojeniowych na podstawie ilustracji. W praktyce budowlanej spotyka się kilka typowych metod, które mają charakterystyczne cechy wyglądu.

Połączenie mechaniczne – za pomocą muf polega na użyciu łącznika (mufy/tulei), który stanowi dodatkowy element między prętami. Zależnie od rozwiązania, pręty mogą być wkręcane w mufę (gwint), zaciskane lub kotwione w tulei. Na rysunku/zdjęciu zwykle widać wtedy wyraźne "pogrubienie" w miejscu styku prętów, będące osobnym elementem łączącym.

Dlaczego pozostałe odpowiedzi są nieprawidłowe?

  • Połączenie zgrzewane – punktowe: typowo dotyczy łączenia krzyżujących się prętów w siatkach/kratach. Cechą są punkty zgrzein w miejscach skrzyżowań, a nie mufa obejmująca końce prętów na osi.
  • Połączenie zgrzewane – doczołowe: łączy końce prętów "na styk" przez proces zgrzewania/spajania, bez dodatkowej tulei. Wizualnie nie powinno występować osobne złącze w formie mufy; widoczna bywa jedynie strefa złączenia materiału.
  • Połączenie spajane – na zakład: to metoda, w której pręty zachodzą na siebie na pewnej długości i są wiązane drutem lub utrzymywane odpowiednim ułożeniem w betonowaniu. Charakterystyczne są dwa równoległe odcinki prętów, a nie "jednoosiowe" połączenie z dodatkowym łącznikiem.

Wskazówka egzaminacyjna: jeśli na ilustracji widać oddzielny element (tuleję) obejmujący końce prętów, najczęściej jest to złącze mechaniczne. Jeśli widać skrzyżowanie prętów – częściej chodzi o zgrzewanie punktowe. Jeśli widać dwa pręty równolegle na długości – to połączenie na zakład.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Mufa to łącznik mechaniczny (tuleja), który służy do połączenia dwóch prętów zbrojeniowych w osi pręta. Może działać na zasadzie gwintu, zacisku lub innego mechanizmu kotwienia. Jej celem jest przeniesienie sił bez wykonywania długiego zakładu.
Najczęściej widać dodatkowy element obejmujący końce prętów: tuleję/mufę, czyli wyraźne pogrubienie w miejscu złącza. W przeciwieństwie do zakładu nie ma dwóch prętów biegnących równolegle na długości, a w przeciwieństwie do zgrzewania widać osobny łącznik.
Łączniki mechaniczne stosuje się, gdy brakuje miejsca na wymagany zakład, gdy trzeba ograniczyć zagęszczenie zbrojenia lub ułatwić montaż. Złącze mechaniczne może też ułatwić etapowanie robót i skrócić odcinki wystające, co bywa ważne przy przerwach technologicznych.
Połączenie na zakład polega na równoległym ułożeniu dwóch prętów na pewnej długości, tak aby siły mogły się przenieść przez przyczepność do betonu. Zwykle pręty są wiązane drutem, aby utrzymać położenie podczas montażu i betonowania. Nie stosuje się mufy.
Zgrzewanie punktowe łączy pręty w miejscach skrzyżowań (np. w siatkach zbrojeniowych) przez lokalne "punkty" połączeń. Zgrzewanie doczołowe łączy końce prętów ustawionych na styk w jednej osi. W obu przypadkach zwykle nie występuje osobna tuleja jak w połączeniu mufowym.
Najczęściej tak, bo mufa jest elementem o większej średnicy niż sam pręt, ale wygląd zależy od typu łącznika. Niektóre rozwiązania są krótsze lub mają inny kształt niż klasyczna tuleja. Na egzaminie kluczowe jest rozpoznanie, że występuje oddzielny element łączący, a nie sam "styk" prętów.
Stosowanie złączy mechanicznych zależy od projektu, przyjętej technologii i wymagań dla danego elementu konstrukcji. W praktyce decyzja wynika z dokumentacji projektowej i uzgodnień wykonawczych, a złącza powinny mieć potwierdzone parametry i być montowane zgodnie z instrukcją producenta.
Częsty błąd to mylenie mufy z "zgrubieniem" po zgrzewaniu albo automatyczne wskazanie zakładu, bo jest najpopularniejszy w nauce. Uczniowie też czasem nie odróżniają zgrzewania punktowego (skrzyżowania prętów) od doczołowego (koniec do końca w osi).
Najpierw ustal, czy pręty są połączone w jednej osi, czy zachodzą na siebie (zakład), czy się krzyżują (zgrzewanie punktowe). Następnie poszukaj dodatkowego elementu: tulei/mufy. Jeśli jest widoczny łącznik obejmujący końce prętów, najczęściej chodzi o połączenie mechaniczne.
Ucz się przez porównywanie cech: zakład = dwa pręty równolegle, zgrzewanie punktowe = skrzyżowania i punkty, doczołowe = styk w osi bez tulei, mechaniczne = mufa/łącznik. Pomaga przegląd zdjęć z budowy i katalogów łączników, bo egzamin często bazuje na rozpoznaniu wizualnym.
info

Około 54% zdających odpowiada poprawnie na to pytanie. trudne

Według specjalistów z branży: "Połączenie mechaniczne rozpoznaje się po zastosowaniu dodatkowego elementu łączącego (mufy/tulei), który obejmuje końce prętów i przenosi siły przez gwint lub zacisk."

Źródła:

  • PN-EN 1992-1-1:2008 Eurokod 2: Projektowanie konstrukcji z betonu — Część 1-1: Reguły ogólne i reguły dla budynków (wymagania i zasady dotyczące zbrojenia oraz łączenia prętów w kontekście projektowym)
  • PN-EN ISO 17660-1:2022-01 Spawanie — Spawanie prętów zbrojeniowych — Część 1: Nośne połączenia spawane (terminologia i wymagania dla połączeń spawanych/zgrzewanych zbrojenia)
  • ISO 15835-1:2009 Steels for the reinforcement of concrete — Reinforcement couplers for mechanical splices of bars — Part 1: Requirements

Materiały:

  • Podręczniki i skrypty do technologii robót zbrojarskich (łączenie prętów, zakłady, złącza mechaniczne)
  • Katalogi producentów złączy mechanicznych do zbrojenia (mufy, łączniki, instrukcje montażu)
  • Materiały szkoleniowe dotyczące zgrzewania zbrojenia i zasad kontroli połączeń
