KWALIFIKACJA BUD2 + BUD8 + BUD12 - STYCZEŃ 2022



PYTANIE NR 35.
Który sposób zamocowania prefabrykowanej płyty balkonowej przedstawiono na rysunku?

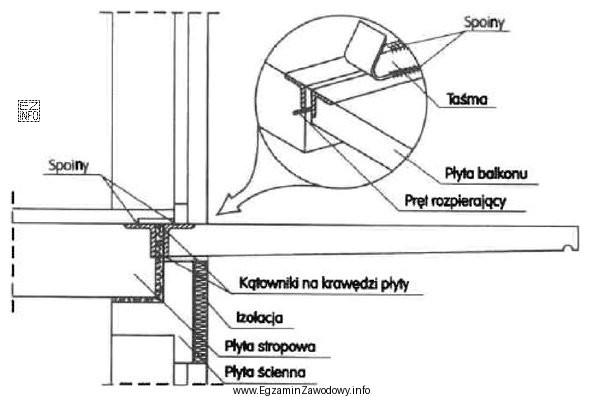

Ilustracja przedstawia techniczny rysunek montażu prefabrykowanej płyty balkonowej do płyty stropowej za pomocą spawania.
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
"Do płyty stropowej za pomocą spawania."
Na rysunku pokazano oparcie i zakotwienie płyty balkonowej w strefie płyty stropowej z wykorzystaniem elementów stalowych łączonych spoiną. Pętle zbrojne wskazywałyby na połączenie prętami, a nie na węzeł spawany.

Pełne wyjaśnienie:

W tym typie zadania kluczowe jest odczytanie z rysunku dwóch informacji jednocześnie:

  • gdzie prefabrykowana płyta balkonowa jest zamocowana (do płyty stropowej albo w ścianie),
  • jaką technologią wykonano połączenie (spawanie albo pętle zbrojne).

Odpowiedź "Do płyty stropowej za pomocą spawania." jest właściwa wtedy, gdy na detalu węzła widać elementy stalowe (np. blachy/kształtowniki/łączniki) przewidziane do zespolenia poprzez wykonanie spoin. Taki sposób mocowania jest charakterystyczny dla rozwiązań, w których przeniesienie sił odbywa się przez element wbudowany i połączenie stal–stal.

Dlaczego pozostałe propozycje są nieprawidłowe?

  • "W ścianie za pomocą pętli zbrojnych." – wskazuje inne miejsce zakotwienia (ściana) i inną technologię (złącze zbrojeniowe), więc nie pasuje do detalu spawanego przy płycie stropowej.
  • "W ścianie za pomocą spawania." – nawet jeśli występuje spawanie, zmienia miejsce zamocowania. W pytaniu rozróżnienie ściana/płyta stropowa jest równie ważne jak rozróżnienie spawanie/pętle.
  • "Do płyty stropowej za pomocą pętli zbrojnych." – miejsce może brzmieć podobnie, ale technologia jest inna. Pętle zbrojne sugerują połączenie oparte o zbrojenie (np. przewiązanie, zalanie, zespolenie betonem), a nie wykonanie spoin.

Wskazówka egzaminacyjna: zanim wybierzesz odpowiedź, nazwij na głos (albo w myślach) dwa atrybuty: "gdzie zamocowane?" i "czym połączone?". To ogranicza pomyłki wynikające z tego, że dwie odpowiedzi różnią się tylko jednym słowem.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Jak rozpoznać na rysunku, że połączenie jest wykonane przez spawanie?
Najczęściej świadczą o tym elementy stalowe przewidziane do zespolenia (np. blachy, łączniki) oraz oznaczenia spoin w detalu. W praktyce montażu prefabrykatów spawanie łączy zwykle stalowe elementy wbudowane, a nie same pręty zbrojeniowe w formie pętli.
Co to są pętle zbrojne w prefabrykatach żelbetowych?
Pętle zbrojne to wyprowadzone z elementu pręty ukształtowane w pętle, które służą do wykonania złącza zbrojeniowego po montażu (np. przez powiązanie i zabetonowanie w strefie złącza). Na rysunku zwykle wyglądają jak powtarzalne "ucha" z prętów.
Dlaczego w odpowiedziach rozróżnia się ścianę i płytę stropową?
Miejsce zakotwienia decyduje o przebiegu sił i o tym, jak element jest podparty. Detal "w ścianie" sugeruje oparcie/zakotwienie w wieńcu lub trzpieniu ściennym, a "do płyty stropowej" wskazuje na połączenie z płytą stropu. To dwa różne węzły montażowe.
Jakie błędy najczęściej popełnia się przy takich pytaniach z rysunkiem?
Najczęstszy błąd to wybór odpowiedzi pasującej tylko częściowo, np. poprawna technologia, ale złe miejsce zamocowania. Drugi błąd to "czytanie z przyzwyczajenia": student rozpoznaje znany schemat i nie sprawdza cech, które odróżniają spawanie od złącza na pętle.
Czy połączenie spawane w prefabrykacji dotyczy betonu?
Nie spawa się betonu. Spawanie dotyczy elementów stalowych: kształtowników, blach, kotew lub innych części wbudowanych w prefabrykat. Betonowy element jest wtedy zespolony pośrednio przez te części stalowe, które przenoszą obciążenia w węźle.
Kiedy w praktyce spotyka się mocowanie płyty balkonowej do płyty stropowej?
Takie rozwiązanie stosuje się, gdy balkon jest elementem dołączanym do konstrukcji stropu i przewidziano w stropie strefę oparcia/zakotwienia. W prefabrykacji często wymaga to precyzyjnego ustawienia elementu, podparcia montażowego oraz kontroli poprawności wykonania złącza.
Jak odróżnić na rysunku pętle zbrojne od elementów stalowych do spawania?
Pętle zbrojne mają formę prętów o powtarzalnym kształcie (pętle/"ucha") i zwykle są częścią zbrojenia. Elementy do spawania to zazwyczaj blachy, płaskowniki lub kształtowniki oraz miejsca przewidziane na spoinę. W detalu szukaj "metal–metal" w strefie styku.
Dlaczego odpowiedzi są tak podobne i jak je rozwiązywać na egzaminie?
Podobne odpowiedzi mają sprawdzić uważne czytanie i umiejętność analizy detalu. Dobra strategia: najpierw wskaż miejsce zakotwienia (ściana czy strop), potem technologię (spawanie czy pętle). Dopiero na końcu dopasuj pełne brzmienie odpowiedzi.
Czy pętle zbrojne mogą występować w ścianie i w płycie stropowej?
Tak, same pętle jako idea złącza zbrojeniowego mogą pojawiać się w różnych węzłach, ale zawsze musisz kierować się tym, co pokazuje rysunek konkretnego detalu. W tym typie pytania decyduje jednocześnie geometria węzła i wskazana metoda połączenia.
Jak przygotować się do zadań z rozpoznawania detali prefabrykacji?
Ćwicz czytanie rysunków detali: oparcia, zakotwienia, złącza spawane i złącza zbrojeniowe. Twórz własną "checklistę": miejsce zamocowania, elementy stalowe, pręty zbrojeniowe, kolejność montażu. Pomaga też analiza zdjęć z budów i katalogów systemów.
info

Około 53% zdających odpowiada poprawnie na to pytanie. trudne

Specjaliści zwracają uwagę: ""Do płyty stropowej za pomocą spawania."Na rysunku pokazano oparcie i zakotwienie płyty balkonowej w strefie płyty stropowej z wykorzystaniem elementów stalowych łączonych spoiną."
