KWALIFIKACJA ELE2 - CZERWIEC 2024 (test 3)



PYTANIE NR 2.

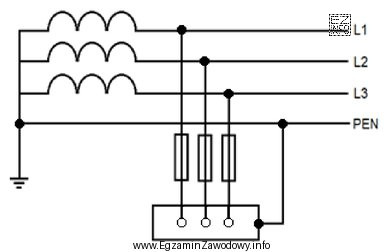

Który środek ochrony przeciwporażeniowej przy uszkodzeniu zastosowano w układzie przedstawionym na schemacie?
Który środek ochrony przeciwporażeniowej przy uszkodzeniu zastosowano w
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Na przedstawionym schemacie widzimy układ zasilania trójfazowego z przewodem ochronno-neutralnym (PEN). W przypadku uszkodzenia, zastosowany środek ochrony przeciwporażeniowej to samoczynne wyłączenie zasilania. Jest to realizowane poprzez wyłączniki nadprądowe lub wyłączniki różnicowoprądowe, które przerywają obwód w momencie wykrycia prądu zwarciowego lub upływowego, co zapobiega porażeniu prądem elektrycznym.
