Ochrona przeciwporażeniowa przy uszkodzeniu ma zadziałać wtedy, gdy dojdzie do uszkodzenia izolacji lub innej awarii powodującej pojawienie się niebezpiecznego napięcia dotykowego na częściach przewodzących dostępnych. W rozwiązaniu określanym jako samoczynne wyłączenie zasilania kluczowe jest to, że układ zabezpieczeń (np. zabezpieczenie nadprądowe i/lub wyłącznik różnicowoprądowy) odłącza zasilanie w wymaganym czasie, dzięki czemu ogranicza się czas przepływu prądu przez ciało człowieka.

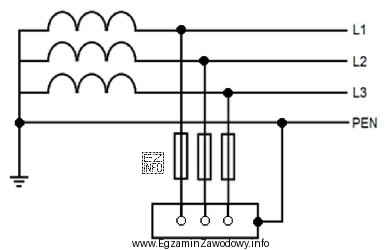

Odpowiedź "samoczynne wyłączenie zasilania" jest właściwa, gdy ze schematu wynika, że w razie uszkodzenia powstaje warunek powodujący zadziałanie aparatu wyłączającego obwód (np. zwarcie do przewodu ochronnego/ziemi, pojawienie się prądu różnicowego, zadziałanie zabezpieczenia w rozdzielnicy). Sama obecność przewodu ochronnego lub uziemienia nie wystarcza – rozstrzygające jest to, że układ ma mechanizm wyłączenia przy uszkodzeniu.
Dlaczego pozostałe odpowiedzi nie pasują jako główny środek w takiej sytuacji?
- "Połączenie wyrównawcze" wyrównuje potencjały i ogranicza napięcia dotykowe, ale nie jest "wyłączeniem" – zwykle działa jako element uzupełniający ochronę, a nie jako mechanizm odłączający zasilanie.
- "Separację odbiornika" stosuje się, gdy odbiornik jest zasilany z obwodu separowanego (np. transformator separacyjny) – idea polega na odizolowaniu od sieci i ziemi, a nie na automatycznym wyłączaniu w typowym układzie sieciowym.
- "Użycie odbiorników II klasy ochronności" oznacza ochronę przez podwójną lub wzmocnioną izolację (zwykle bez przewodu ochronnego). To inna koncepcja ochrony niż układ, w którym zabezpieczenie ma odłączyć zasilanie przy uszkodzeniu.
Wskazówka egzaminacyjna: w zadaniach "na schemacie" najpierw poszukaj elementu, który przerywa obwód (wyłącznik, zabezpieczenie, RCD) i zastanów się, co musi się zdarzyć, aby zadziałał. Jeśli schemat sugeruje odłączenie w reakcji na prąd uszkodzeniowy lub różnicowy, najczęściej chodzi o samoczynne wyłączenie zasilania.
