KWALIFIKACJA ELM6 - CZERWIEC 2018



PYTANIE NR 28.

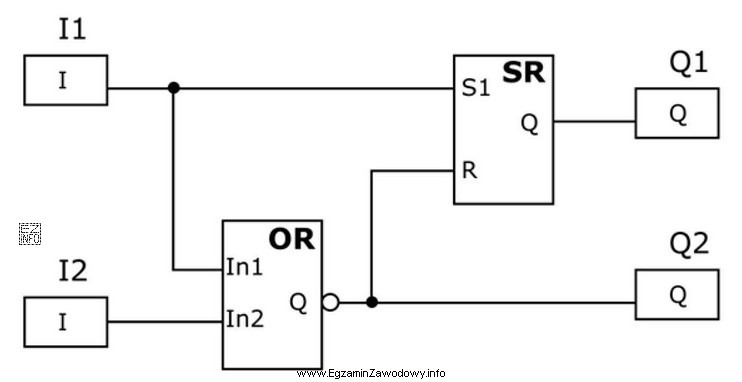

Który stan wyjść nie jest możliwy w programie przedstawionym na rysunku?
Który stan wyjść <u><strong>nie jest możliwy</
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Na podstawie analizy układu logicznego i działania przerzutnika SR, stan wyjść Q1=1 i Q2=1 jest niemożliwy do osiągnięcia. Przerzutnik SR nie może być w stanie, gdzie S=1 i R=1, ponieważ jest to stan zabroniony. Dlatego poprawną odpowiedzią jest "Q1=1 i Q2=1".
