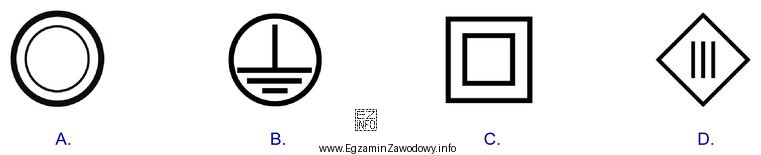

Symbol "kwadrat w kwadracie" (kwadrat z podwójną linią) identyfikuje urządzenie w II klasie ochronności, czyli takie, które ma izolację podwójną albo izolację wzmocnioną. W praktyce oznacza to, że producent zastosował rozwiązania konstrukcyjne ograniczające ryzyko porażenia prądem nawet wtedy, gdy dojdzie do uszkodzenia jednej warstwy izolacji.
Dlaczego właśnie ten symbol jest właściwy? Ponieważ odnosi się on do sposobu ochrony przeciwporażeniowej opartego na izolacji, a nie na uziemieniu obudowy. Dla osoby wykonującej prace montażowe i eksploatacyjne (również w gazownictwie, gdzie często używa się elektronarzędzi) to istotna informacja przy ocenie sprzętu: urządzenie z tym oznaczeniem zasadniczo nie wymaga przewodu ochronnego PE do zapewnienia ochrony podstawowej i przy uszkodzeniu.
Typowe pomyłki wynikają z mylenia tego znaku z innymi oznaczeniami spotykanymi na urządzeniach:
- Oznaczenia uziemienia informują o zacisku/połączeniu ochronnym, ale nie mówią o podwójnej izolacji.
- Oznaczenia stopnia ochrony IP dotyczą odporności na wnikanie ciał stałych i wody, a nie klasy ochronności przed porażeniem.
- Ogólne znaki ostrzegawcze (np. ostrzeżenie przed napięciem) wskazują zagrożenie, lecz nie identyfikują metody ochrony konstrukcyjnej.
Wskazówka egzaminacyjna: gdy w treści pojawia się sformułowanie "izolacja podwójna lub wzmocniona", warto automatycznie skojarzyć je z II klasą ochronności i szukać znaku "kwadrat w kwadracie".
