Odwadniacz (steam trap) jest urządzeniem/armaturą w instalacjach parowych, którego zadaniem jest automatyczne usuwanie kondensatu (oraz często powietrza i innych gazów niekondensujących) z rurociągów i aparatów, przy jednoczesnym ograniczeniu ucieczki pary. Dzięki temu instalacja pracuje stabilniej, spada ryzyko korozji i uderzeń wodnych, a wymiana ciepła w odbiornikach pary jest bardziej efektywna.

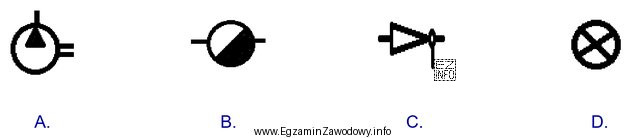

Pytanie sprawdza umiejętność czytania dokumentacji technicznej: na schematach technologicznych/rurociągowych elementy instalacji mają ustandaryzowane oznaczenia. Poprawne rozpoznanie symbolu odwadniacza wymaga zwrócenia uwagi na detale znaku (układ linii, obrys oraz ewentualne wypełnienia), bo wiele elementów armatury jest rysowanych podobnie.
- Dlaczego poprawna odpowiedź jest poprawna: wskazany symbol odpowiada konwencjonalnemu znakowi odwadniacza stosowanemu na schematach instalacji parowo‑kondensatowych, co pozwala jednoznacznie przypisać mu funkcję odwadniania i odprowadzania kondensatu.
- Dlaczego pozostałe odpowiedzi są błędne: pozostałe symbole (mimo że mogą dotyczyć armatury lub osprzętu rurociągów) nie identyfikują urządzenia realizującego automatyczne odwadnianie. Typowe pomyłki wynikają z mylenia odwadniacza z zaworami odcinającymi/regulacyjnymi, filtrami/odmulaczami albo elementami pomiarowymi, których symbole różnią się detalami kreskowania i geometrii.
Wskazówka egzaminacyjna: jeśli na rysunku widzisz kilka podobnych znaków, porównuj je parami i szukaj cechy wyróżniającej (np. wypełnienie fragmentu, dodatkową linię przez środek, kierunek przepływu). Na egzaminie najczęściej wygrywa dokładne "czytanie" symbolu, a nie ogólne skojarzenie.
