Pytanie dotyczy rozpoznania symbolu elementu sterowania złożonego z napędu, funkcji napędu oraz zestyku, zgodnie z zasadami normalizacji symboli (PN-EN/IEC 60617). Trzeba więc sprawdzić trzy cechy jednocześnie.

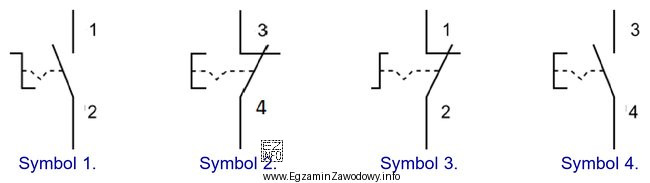

Dlaczego poprawne jest "Symbol 4"?
- Wciskany przycisk rozpoznaje się po charakterystycznym znaku napędu w kształcie klamry "[". To odróżnia przycisk od ogólnego napędu ręcznego (często rysowanego jak odwrócone "L").
- Bistabilność (zatrzask/podtrzymanie) jest pokazana jako załamanie w kształcie "V" na linii przerywanej łączącej napęd z zestykiem. Oznacza to, że stan pozostaje po zwolnieniu nacisku.
- Zestyk zwierny (NO) oznacza, że w stanie normalnym obwód jest otwarty (widoczna przerwa). Dopiero zadziałanie powoduje zwarcie.
"Symbol 4" ma jednocześnie: "[" (przycisk), "V" (bistabilny) oraz przerwę na zestyku (NO). Dzięki temu spełnia pełną treść pytania.
Dlaczego pozostałe odpowiedzi są błędne?
- "Symbol 2" ma co prawda napęd przyciskiem i oznaczenie bistabilności, ale zestyk jest pokazany jako zamknięty w stanie spoczynku, czyli odpowiada logice normalnie zamkniętej (NC), a nie zwiernej (NO).
- "Symbol 1" oraz "Symbol 3" mają "V" (bistabilność), ale napęd jest oznaczony jako ogólny napęd ręczny (odwrócone "L"), a nie przycisk wciskany "[". Dodatkowo "Symbol 3" ma zestyk w stanie spoczynku zamknięty, więc nie pasuje do NO.
Wskazówka egzaminacyjna: zawsze czytaj polecenie jak listę warunków: (1) typ napędu, (2) mono/bistabilność, (3) NO/NC. Zaznacz je na symbolu po kolei, zamiast wybierać "najbardziej podobny".
