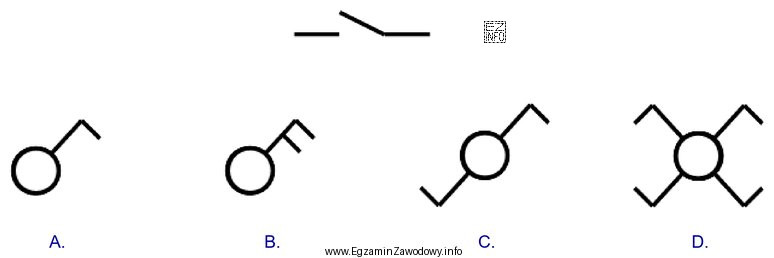

W schemacie wieloliniowym rysuje się rzeczywiste połączenia przewodów, dlatego łącznik jednobiegunowy pokazuje się jako styk zwierny: przerwa w torze prądowym jest zamykana przez element ruchomy. Taki zapis mówi, że po zadziałaniu łącznika obwód zostaje zamknięty.
W schemacie jednoliniowym instalacji budynkowej stosuje się symbole uproszczone. Łącznik jednobiegunowy (włączanie/wyłączanie obwodu z jednego miejsca) jest oznaczany symbolem okręgu z jednym ukośnym ramieniem zakończonym poprzeczną kreską. To dokładnie odpowiada wariantowi A, dlatego ta odpowiedź jest prawidłowa.
Dlaczego pozostałe odpowiedzi są nieprawidłowe?
- B ma ramię z dwiema poprzecznymi kreskami, co odpowiada łącznikowi świecznikowemu (dwa niezależne tory/sekcje, typowo do dwóch obwodów oświetlenia).
- C ma dwa przeciwległe ramiona, co jest charakterystyczne dla łącznika schodowego, używanego do sterowania jednym obwodem z dwóch miejsc.
- D ma układ czterech ramion w kształcie X, co odpowiada łącznikowi krzyżowemu, stosowanemu pomiędzy dwoma schodowymi przy sterowaniu z trzech lub większej liczby miejsc.
W praktyce na egzaminie warto najpierw rozpoznać, czy symbol z góry przedstawia styk zwierny (czyli najprostszy łącznik), a dopiero potem porównać liczbę ramion/kresek w symbolach jednoliniowych. To ogranicza pomyłki między jednobiegunowym, świecznikowym, schodowym i krzyżowym.
