KWALIFIKACJA ELM6 - CZERWIEC 2023

Wyjaśnienie poprawnej odpowiedzi:

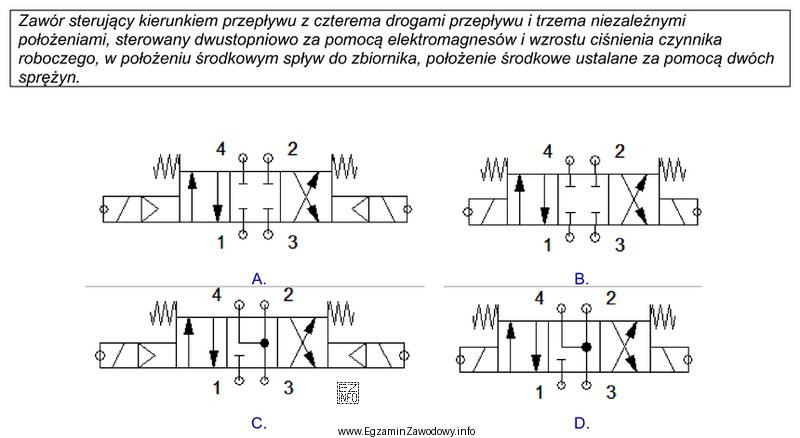

Zawór przedstawiony na schemacie jest zaworem sterującym kierunkiem przepływu z czterema drogami przepływu i trzema niezależnymi położeniami, sterowany dwustopniowo za pomocą elektromagnesów i wzrostu ciśnienia czynnika roboczego, w położeniu środkowym spływ do zbiornika, położenie środkowe ustalane za pomocą dwóch sprężyn. Symbol C odpowiada opisowi, ponieważ przedstawia zawór czterodrogowy z trzema położeniami, gdzie środkowe położenie jest neutralne (spływ do zbiornika), a sterowanie odbywa się za pomocą dwóch elektromagnesów (symbolizowane przez dwa kwadraty z kółkami) oraz dwóch sprężyn (symbolizowane przez dwa trójkąty).
