Czujniki zbliżeniowe wykrywają obecność obiektu bezkontaktowo, a ich symbole na schematach są standaryzowane (m.in. wg IEC/PN-EN 60617). W praktyce egzaminacyjnej kluczowe jest rozpoznanie znaku wewnątrz obudowy symbolu, bo elementy wspólne (prostokąt/kwadrat obudowy, wyprowadzenia, romb oznaczający czujnik zbliżeniowy czy symbol styku) mogą wyglądać podobnie dla różnych typów czujników.
Dlaczego poprawny jest Symbol 1?

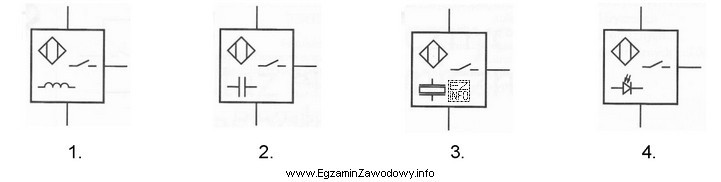

Symbol 1 zawiera graficzne oznaczenie cewki (indukcyjności) w lewym dolnym rogu. To jednoznacznie wskazuje na czujnik indukcyjny, który wykrywa głównie obiekty metalowe dzięki zmianie pola elektromagnetycznego generowanego przez cewkę.
Dlaczego pozostałe odpowiedzi są błędne?
- Symbol 2 – ma znak kondensatora (dwie równoległe kreski), co odpowiada czujnikowi pojemnościowemu, działającemu na zasadzie zmiany pojemności elektrycznej.
- Symbol 3 – zawiera znak elementu piezoelektrycznego (prostokąt między dwiema "płytkami"), typowy dla czujników ultradźwiękowych/piezo, gdzie przetwornik generuje i odbiera fale akustyczne.
- Symbol 4 – ma oznaczenie elementu optycznego (dioda ze strzałkami), charakterystyczne dla czujników optycznych wykorzystujących światło.
Wskazówka do nauki: zapamiętaj prostą regułę "cewka = indukcyjny, kondensator = pojemnościowy". Na egzaminie najpierw szukaj w symbolu tego małego znaku identyfikującego typ, a dopiero potem analizuj resztę rysunku.
