Szkice geodezyjne mają różne cele, dlatego rozpoznaje się je po tym, co jest treścią główną rysunku i jakie informacje są w nim eksponowane.

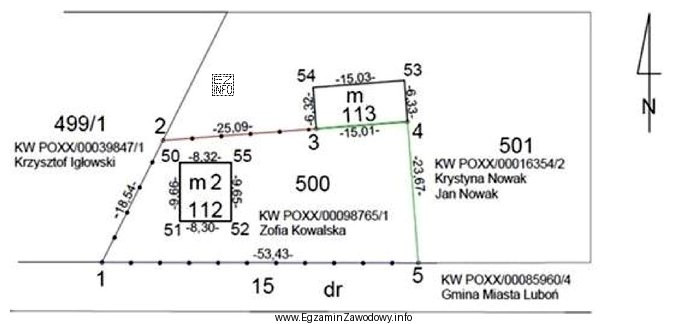

Odpowiedź "Szkic graniczny" jest właściwa, gdy rysunek przedstawia przede wszystkim:
- przebieg granic (linie graniczne),
- punkty graniczne i ich oznaczenia (np. numery punktów),
- opisy pozwalające identyfikować granicę i jej elementy w terenie (np. relacje do szczegółów sytuacyjnych),
- elementy typowe dla czynności granicznych (np. wskazanie odcinków granicy, stabilizacji punktów).
Odpowiedź "Szkic tyczenia" jest nieadekwatna, jeśli na rysunku nie dominuje cel wyznaczenia projektowanych punktów/obiektów. W tyczeniu kluczowe są dane umożliwiające odłożenie w terenie (np. miary, kierunki, odniesienia do osnowy), a nie sama prezentacja granicy jako celu pracy.
Odpowiedź "Szkic dokumentacyjny" bywa myląca, bo brzmi ogólnie. Jeśli jednak rysunek jest ukierunkowany na udokumentowanie pomiaru sytuacyjnego (np. szczegółów terenowych) bez nacisku na granice i punkty graniczne, wtedy byłby to inny typ szkicu niż graniczny.
Odpowiedź "Szkic inwentaryzacyjny" dotyczy najczęściej inwentaryzacji powykonawczej: akcentuje położenie zrealizowanych obiektów względem elementów odniesienia, a nie czynności graniczne. Gdy rysunek nie pokazuje przede wszystkim obiektu budowlanego/uzbrojenia do przekazania do zasobu, wybór tej opcji jest błędny.
Wskazówka egzaminacyjna: przed wyborem odpowiedzi nazwij w myślach cel szkicu (granice, tyczenie, dokumentacja pomiaru, inwentaryzacja powykonawcza). Dopiero potem dopasuj nazwę.
