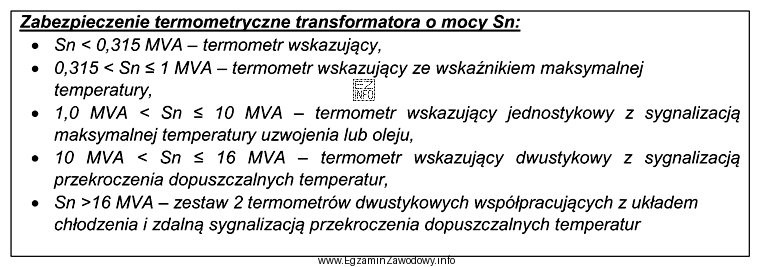

Zabezpieczenie termometryczne transformatora służy do wykrycia niebezpiecznego wzrostu temperatury i przekazania informacji do obsługi lub automatyki (najczęściej jako sygnał alarmowy, a w niektórych układach także do wyłączenia). W praktyce monitoruje się przede wszystkim temperaturę oleju oraz/lub temperaturę uzwojeń (często jako temperaturę "najgorętszego punktu" wyznaczaną pośrednio).
Odpowiedź "Jednostykowy z sygnalizacją maksymalnej temperatury uzwojenia lub oleju." jest właściwa, bo opisuje minimalny, jednoznaczny wariant zabezpieczenia: jeden styk/wyjście sygnalizacyjne, które zadziała po osiągnięciu ustawionej wartości granicznej. Taki sygnał jest typowo wykorzystywany jako alarm przegrzania i spełnia funkcję zabezpieczeniową (informuje o przekroczeniu dopuszczalnego stanu cieplnego).
- Opcja "Dwustykowy z sygnalizacją przekroczenia dopuszczalnych temperatur." sugeruje dwa progi (np. alarm i wyłączenie albo dwa poziomy alarmowe). To może występować w rozwiązaniach rozbudowanych, ale nie jest konieczne do samej, podstawowej funkcji "zabezpieczenia termometrycznego" rozumianej jako sygnalizacja stanu granicznego.
- Opcja "Ze wskaźnikiem maksymalnej temperatury." opisuje głównie funkcję wskazania (odczyt maksymalnej), a nie jednoznacznie zabezpieczenie w sensie sygnału alarmowego/styku. Sam wskaźnik bez wyjścia sygnalizacyjnego nie spełnia typowej roli zabezpieczenia automatycznego.
- Opcja "Zestaw 2 termometrów dwustykowych współpracujących z układem chłodzenia i zdalną sygnalizacją…" to rozbudowany układ (sterowanie chłodzeniem, zdalna sygnalizacja, wiele progów). Może być stosowany w części obiektów, ale pytanie dotyczy doboru zabezpieczenia, a nie kompletnego systemu automatyki chłodzenia; dodatkowo taka odpowiedź "rozszerza" wymaganie ponad minimum i łatwo prowadzi do nadinterpretacji.
Wskazówka egzaminacyjna: gdy w treści pojawia się sformułowanie "zabezpieczenie termometryczne", szukaj rozwiązania, które ma funkcję zadziałania (sygnalizacji/odcięcia) po osiągnięciu temperatury granicznej, a nie tylko funkcję pomiarową. W odpowiedziach zwracaj uwagę na słowa: sygnalizacja, styk, próg, maksymalna temperatura.
