KWALIFIKACJA ELM3 - CZERWIEC 2017 (test 2)



PYTANIE NR 19.

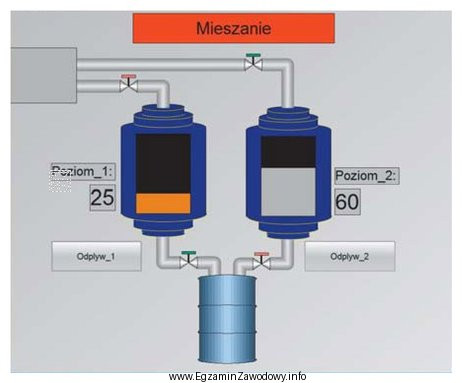

Który typ oprogramowania należy zastosować do utworzenia wizualizacji procesu przedstawionego na rysunku?
Ilustracja przedstawia schemat procesu technologicznego związanego z mieszaniem substancji w zbiornikach.
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Systemy SCADA służą do nadzoru, zbierania danych i wizualizacji pracy procesu technologicznego (ekrany operatorskie, alarmy, trendy). Narzędzia CAD dotyczą projektowania, CAM wytwarzania, a CAQ zarządzania jakością, więc nie są typowo używane do bieżącej wizualizacji procesu.

Pełne wyjaśnienie:

W kontekście automatyki i mechatroniki "wizualizacja procesu" najczęściej oznacza prezentację stanu pracy obiektu w czasie rzeczywistym na ekranie operatora: synoptyki, wartości pomiarów, stany wejść/wyjść, alarmy, przebiegi (trendy) oraz często archiwizację danych.

Do takich zadań przeznaczone są systemy SCADA (Supervisory Control And Data Acquisition), czyli oprogramowanie do nadzoru i akwizycji danych. SCADA współpracuje zwykle z PLC i urządzeniami polowymi, pozwala budować ekrany operatorskie oraz wspiera diagnostykę i utrzymanie ruchu.

Pozostałe odpowiedzi odnoszą się do innych etapów pracy inżynierskiej:

  • CAD służy do projektowania (np. dokumentacji, modeli 2D/3D), a nie do nadzoru procesu w czasie rzeczywistym.
  • CAM dotyczy wspomagania wytwarzania (np. przygotowania obróbki), więc nie jest narzędziem operatorskim do obserwacji parametrów procesu.
  • CAQ odnosi się do komputerowego wspomagania jakości (np. planowanie i analiza jakości), a nie do bieżącej synoptyki procesu.

Dlatego poprawnym wyborem dla utworzenia wizualizacji procesu technologicznego jest SCADA.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Co to jest SCADA i do czego służy w automatyce?
SCADA to oprogramowanie do nadzoru i akwizycji danych z procesu. Umożliwia tworzenie ekranów operatorskich, podgląd wartości pomiarów i stanów, obsługę alarmów oraz analizę trendów. W praktyce łączy warstwę sterowania (np. PLC) z obsługą i diagnostyką procesu.
Jak rozpoznać w zadaniu, że chodzi o system SCADA, a nie o CAD?
Jeśli w treści pojawia się "wizualizacja procesu", "nadzór", "alarmy", "trendy", "odczyt parametrów" lub praca w czasie rzeczywistym, to typowe cechy SCADA/HMI. CAD dotyczy projektowania rysunków i modeli, a nie bieżącej prezentacji danych z czujników i sterowników.
Dlaczego CAM nie służy do wizualizacji procesu technologicznego na stanowisku?
CAM jest związany z przygotowaniem i wspomaganiem wytwarzania (np. generowanie ścieżek narzędzia, przygotowanie obróbki). To inny obszar niż nadzór bieżącej pracy procesu. Do podglądu stanów, alarmów i trendów wykorzystuje się rozwiązania SCADA/HMI.
Co oznacza skrót CAD i gdzie go stosuje mechatronik?
CAD to komputerowe wspomaganie projektowania. Mechatronik używa go m.in. do tworzenia dokumentacji technicznej, schematów, modeli elementów i złożeń. To narzędzie etapu projektowania i dokumentowania, a nie typowa platforma do odczytu danych procesowych w czasie rzeczywistym.
Co oznacza skrót CAQ i czemu to nie jest system do wizualizacji procesu?
CAQ dotyczy komputerowego wspomagania zapewnienia jakości (np. planowanie kontroli, rejestracja niezgodności, analiza jakości). Choć może korzystać z danych produkcyjnych, nie jest narzędziem operatorskim do synoptyk, alarmów i trendów procesu. Tę rolę spełnia SCADA.
Czy SCADA i HMI to to samo?
Nie zawsze. HMI często oznacza interfejs operatora dla pojedynczej maszyny lub sterownika, a SCADA zwykle obejmuje szerszy nadzór, akwizycję i archiwizację danych oraz zarządzanie alarmami dla większego procesu/instalacji. W praktyce granice bywają płynne, ale SCADA jest zwykle "bardziej systemowa".
Jakie funkcje wizualizacji procesu są typowe dla SCADA na egzaminie?
Najczęściej: synoptyki procesu, podgląd wartości i stanów, alarmy i ich potwierdzanie, trendy (wykresy w czasie), rejestracja danych/raporty oraz podstawowe sterowanie nadzorcze (np. start/stop, nastawy). Takie elementy wskazują na SCADA.
Kiedy w praktyce mechatronik tworzy wizualizację procesu w SCADA?
Podczas uruchamiania linii lub stanowiska (testy czujników/napędów), przy przekazywaniu systemu do eksploatacji oraz w utrzymaniu ruchu. Wizualizacja ułatwia diagnostykę, szybkie wykrywanie awarii i kontrolę parametrów pracy, co skraca przestoje i poprawia bezpieczeństwo obsługi.
Jakie są najczęstsze błędy w rozróżnianiu SCADA, CAD i CAM?
Najczęściej myli się "wizualizację" z modelowaniem 3D (CAD) albo wybiera skrót, który jest bardziej znany. Pomaga prosta zasada: SCADA = proces w czasie rzeczywistym, CAD = projekt, CAM = wytwarzanie, CAQ = jakość.
Jak odpowiedzieć na pytanie o typ oprogramowania, gdy nie widać rysunku?
Skup się na słowach kluczowych: jeśli celem jest podgląd i prezentacja pracy procesu (parametry, stany, alarmy), wybierasz SCADA/HMI. Jeśli celem jest projektowanie elementu lub dokumentacji, wybierasz CAD. Jeśli przygotowanie produkcji/obróbki, wybierasz CAM. Jeśli zagadnienia jakości, wybierasz CAQ.
info

To pytanie poprawnie rozwiązuje 67% zdających egzamin. średnie

Specjaliści zwracają uwagę: "Systemy SCADA służą do nadzoru, zbierania danych i wizualizacji pracy procesu technologicznego (ekrany operatorskie, alarmy, trendy)."

Źródła:

  • Wikipedia (en): "Supervisory control and data acquisition" — https://en.wikipedia.org/wiki/Supervisory_control_and_data_acquisition (dostęp: 2026-02-27)
  • Inductive Automation: "What is SCADA?" — https://inductiveautomation.com/resources/article/what-is-scada (dostęp: 2026-02-27)
  • AVEVA (Wonderware): "What is SCADA?" — https://www.aveva.com/en/perspectives/blog/what-is-scada/ (dostęp: 2026-02-27)

Materiały:

  • Dokumentacja producentów systemów SCADA (opisy funkcji: alarmy, trendy, archiwizacja, synoptyka)
  • Podstawy automatyki przemysłowej: rozdziały o systemach HMI/SCADA i akwizycji danych
  • Materiały szkoleniowe z uruchamiania układów PLC oraz wizualizacji operatorskiej
