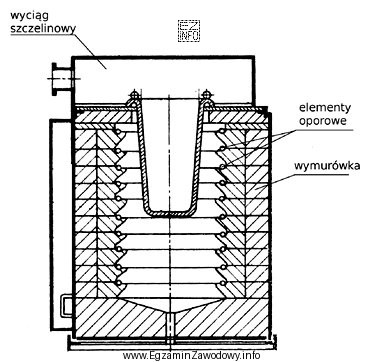

W pytaniu trzeba rozpoznać typ pieca do nagrzewania wsadu na podstawie rysunku, czyli po cechach konstrukcyjnych i sposobie doprowadzenia energii. Piec tyglowy wyróżnia obecność tygla – naczynia/pojemnika, w którym znajduje się wsad (często stopiony lub intensywnie nagrzewany). Wariant elektryczny rozpoznaje się po braku osprzętu typowego dla spalania gazu (palników, dysz, komory spalania, przewodów gazowych) oraz po elementach grzejnych zasilanych elektrycznie.
Dlatego odpowiedź "Elektryczny piec tyglowy." jest poprawna, jeśli rysunek pokazuje tygiel i rozwiązania charakterystyczne dla ogrzewania elektrycznego.
- "Elektryczny piec kołpakowy." jest błędny, bo piec kołpakowy ma inną ideę konstrukcyjną: charakterystyczny "kołpak"/osłonę nakładaną na wsad i stanowisko grzewcze. To nie jest typowy układ z tyglem jako głównym elementem procesu.
- "Gazowy piec wgłębny." jest błędny, bo piec wgłębny ma budowę z wgłębieniem (komorą poniżej poziomu posadzki) i zwykle rozpoznawalne rozwiązania do spalania paliwa gazowego. To inny typ stanowiska i inny sposób zasilania cieplnego.
- "Gazowy piec tyglowy." jest błędny, bo choć występuje tu słowo "tyglowy" (podobieństwo może zwodzić), to źródło ciepła jest inne: w gazowym wariancie oczekuje się elementów palnikowych/spalinowych. Jeśli na rysunku ich nie ma, nie należy wybierać wersji gazowej.
Wskazówka egzaminacyjna: najpierw rozstrzygnij konstrukcję (tygiel/kołpak/wgłębienie), a dopiero potem rodzaj zasilania (elektryczne vs gazowe). Taka kolejność zmniejsza ryzyko pomylenia odpowiedzi o podobnie brzmiących nazwach.
