KWALIFIKACJA TWO5 - CZERWIEC 2020



PYTANIE NR 34.

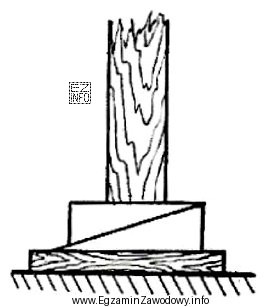

Który typ podpory przedstawiono na rysunku?
Ilustracja przedstawia pionowy element konstrukcyjny, który jest najprawdopodobniej podporą.
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Podpora pionowa to taka, której zasadnicza oś/pręt jest ustawiona w kierunku pionu (prostopadle do poziomu). Na rysunku należy ocenić orientację elementu względem "góry–dołu" układu odniesienia, a nie sugerować się nazwami synonimicznymi typu "poziomy/horyzontalny".

Pełne wyjaśnienie:

W pytaniu trzeba rozpoznać typ podpory przedstawiony na rysunku. Kluczowe jest odczytanie orientacji elementu względem układu odniesienia rysunku:

  • pionowy oznacza ustawienie wzdłuż kierunku pionu (w praktyce: "stoi", jest prostopadły do poziomu podłoża),
  • poziomy (synonimicznie: horyzontalny) oznacza ustawienie równoległe do poziomu,
  • skośny oznacza ustawienie pod kątem innym niż 0° i 90° względem poziomu.

Poprawna jest odpowiedź "Pionowy.", jeżeli na rysunku oś podpory jest jednoznacznie skierowana "góra–dół". W zadaniach montażowych (np. przy podpieraniu elementów kadłuba na stanowisku) taka podpora przenosi obciążenia głównie osiowo i stabilizuje wysokość elementu.

Dlaczego pozostałe odpowiedzi nie pasują:

  • Odpowiedź "Skośny." byłaby właściwa tylko wtedy, gdyby podpora była wyraźnie pochylona (ukośna) – samo wrażenie pochylenia może wynikać z perspektywy lub sposobu kreskowania.
  • Odpowiedź "Poziomy." dotyczy podpory ułożonej "na płasko", równolegle do poziomu, co na typowym rysunku widać jako przebieg w lewo–prawo.
  • Odpowiedź "Horyzontalny." znaczy to samo co "poziomy", więc nie opisuje podpory pionowej. Na egzaminie warto pamiętać, że synonimy nie zmieniają znaczenia technicznego – trzeba oprzeć się na geometrii z rysunku.

Wskazówka egzaminacyjna: zanim wybierzesz odpowiedź, wyobraź sobie kierunek działania grawitacji (pion) i porównaj go z osią podpory. To pomaga uniknąć błędu "na oko" oraz sugerowania się brzmieniem terminów.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Co oznacza, że podpora jest pionowa?
Podpora pionowa ma swoją główną oś ustawioną wzdłuż pionu, czyli "góra–dół" (prostopadle do poziomu). W praktyce montażu konstrukcji taka podpora najczęściej przenosi obciążenia osiowo i służy do utrzymania wysokości oraz stabilizacji elementu.
Jak odróżnić podporę pionową od poziomej na rysunku?
Porównaj oś podpory z układem rysunku: pion to kierunek "góra–dół", a poziom to "lewo–prawo". Jeśli element jest prostopadły do linii poziomu, jest pionowy. Jeśli jest równoległy do poziomu, jest poziomy (horyzontalny).
Dlaczego "poziomy" i "horyzontalny" to to samo?
W języku technicznym "horyzontalny" jest synonimem słowa "poziomy" i opisuje orientację równoległą do poziomu. Na egzaminie nie traktuj synonimu jako "innej" odpowiedzi – znaczenie jest identyczne, więc trzeba wrócić do analizy geometrii z rysunku.
Jak rozpoznać podporę skośną na rysunku technicznym?
Podpora skośna jest narysowana pod kątem innym niż 0° (poziom) i 90° (pion) względem linii odniesienia. Zwykle widać wyraźne pochylenie pręta/zastrzału. Uważaj na perspektywę i skróty – liczy się kierunek osi elementu.
Jakie błędy najczęściej popełnia się w pytaniach o pion i poziom?
Najczęstsze pomyłki to: ocenianie "na intuicję" zamiast porównania z osiami rysunku, mylenie pionu z krawędzią obiektu, oraz sugerowanie się brzmieniem słów (np. wybór "horyzontalny", bo brzmi technicznie). Pomaga świadome sprawdzenie kierunku "góra–dół".
Kiedy w montażu kadłuba stosuje się podpory pionowe?
Podpory pionowe stosuje się, gdy trzeba utrzymać wysokość i pionowe podparcie sekcji/elementu (np. przy ustawianiu poszycia, wręg lub elementów węzłowych). Ułatwiają stabilizację podczas sczepiania i spawania, zanim konstrukcja uzyska docelową sztywność.
Dlaczego poprawne rozpoznanie typu podpory jest ważne dla bezpieczeństwa?
Dobór i ustawienie podpór wpływa na stabilność elementów podczas montażu. Pomyłka (np. uznanie podpory ukośnej za pionową) może prowadzić do złego przenoszenia obciążeń, przemieszczeń, utraty geometrii albo ryzyka przewrócenia elementu. To ma znaczenie dla BHP i jakości montażu.
Jak sprawdzić na rysunku, co jest "pionem", jeśli rysunek jest obrócony?
W pierwszej kolejności szukaj typowych wskazówek: ramki rysunku, kierunków osi, opisów lub znaku poziomu/pionu, jeśli występują. Gdy ich brak, przyjmij standardową orientację kartki (góra kartki = "góra"). Jeśli rysunek wygląda na obrócony, zachowaj ostrożność i oceniaj relacje prostopadłości/równoległości.
Czy sama nazwa odpowiedzi wystarczy do wyboru bez patrzenia na rysunek?
Nie. W pytaniach z ilustracją decyduje to, co faktycznie przedstawia rysunek. Same terminy ("pionowy", "poziomy", "skośny") są definicyjne, ale bez odniesienia do geometrii z rysunku łatwo o błąd. Najpierw ustal orientację osi podpory, dopiero potem dobierz nazwę.
Jak uczyć się rozpoznawania podpór do egzaminu zawodowego?
Ćwicz na krótkich zestawach rysunków: najpierw zaznacz ołówkiem oś elementu, potem dopisz "pion/poziom/skos". Pomaga też porównywanie z kątem prostym (90°). Warto powtórzyć podstawy rzutów i czytania rysunku technicznego, bo większość błędów wynika z interpretacji widoku.
info

Około 57% zdających odpowiada poprawnie na to pytanie. średnie

W praktyce zawodowej kluczowe jest to, że podpora pionowa to taka, której zasadnicza oś/pręt jest ustawiona w kierunku pionu (prostopadle do poziomu).

Materiały:

  • Podręczniki i skrypty z czytania rysunku technicznego (rzuty, kierunki, oznaczenia)
  • Materiały dydaktyczne z montażu konstrukcji stalowych (podparcia, stężenia, stabilizacja)
  • Instrukcje stanowiskowe/technologiczne stosowane w pracach kadłubowych (podpory montażowe)
