KWALIFIKACJA TWO5 - CZERWIEC 2020

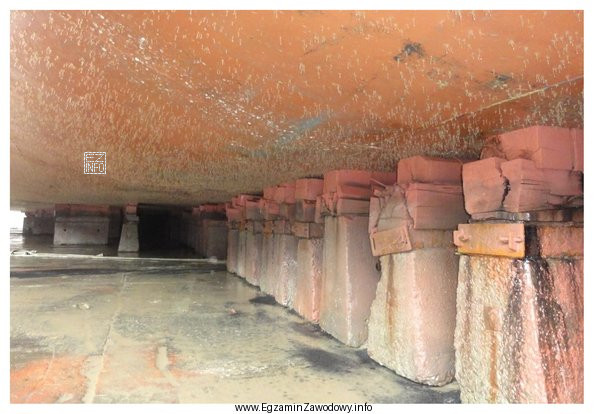

Podpory stępkowe służą do bezpiecznego przenoszenia obciążeń kadłuba (w szczególności w rejonie stępki) na podłoże doku, pochylni lub stanowiska montażowego. W praktyce spotyka się rozwiązania wykonywane z jednego materiału (np. stalowe lub drewniane), ale także konstrukcje mieszane, w których różne materiały pełnią odmienne funkcje.

Odpowiedź "Z dolną częścią betonową, a górną drewnianą." jest poprawna, ponieważ taki układ jest logiczny technologicznie:

• Beton w części dolnej zapewnia stabilną podstawę o dużej nośności i odporności na ściskanie, a także mniejszą podatność na odkształcenia oraz działanie wilgoci od strony podłoża.
• Drewno w części górnej stanowi "warstwę kontaktową" – jest mniej agresywne dla poszycia/elementów kadłuba, może lepiej "ułożyć się" na styku i ogranicza ryzyko punktowego uszkodzenia powierzchni, zwłaszcza gdy występują niewielkie nierówności.

Pozostałe odpowiedzi są nieprawidłowe w kontekście rozpoznania typu z rysunku:

• "Drewnianą." oznaczałaby podporę jednorodną z drewna, bez wyraźnie wydzielonej masywnej podstawy z innego materiału. To inna konstrukcja i inne cechy pracy (np. inna trwałość podstawy).
• "Z dolną częścią drewnianą, a górną stalową." odwraca typową logikę warstw: stal jako element kontaktowy może zwiększać ryzyko uszkodzeń powierzchni przy nieprawidłowym podłożeniu, a drewno w podstawie jest mniej stabilne niż beton w warunkach dokowych.
• "Stalową." odnosi się do podpory całkowicie stalowej (jednorodnej), która wygląda i pracuje inaczej (np. inne rozwiązania regulacji wysokości, inne powierzchnie styku).

Na egzaminie warto patrzeć na dwie cechy jednocześnie: (1) z czego wykonana jest część nośna/posadowiona oraz (2) z czego wykonana jest część stykająca się z kadłubem. To szybka metoda ograniczająca pomyłki w zadaniach "rozpoznaj element na rysunku".
