KWALIFIKACJA ELM2 + ELM5 - CZERWIEC 2011

PYTANIE NR 35.
Który układ pomiarowy należy zastosować w celu pomiaru małych rezystancji?

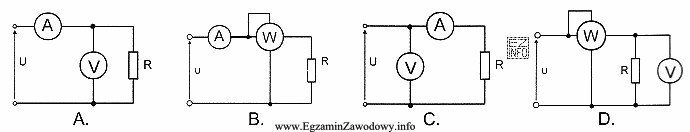

Ilustracja przedstawia cztery schematy układów pomiarowych oznaczone literami A, B, C i D.
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Małe rezystancje mierzy się tak, aby wyeliminować wpływ oporu przewodów i styków. Najlepiej robi to układ czteroprzewodowy (Kelvina): jedną parą przewodów wymusza się prąd, a drugą (o znikomym prądzie) mierzy spadek napięcia tylko na badanym elemencie. Dzięki temu wynik nie jest "zawyżany" przez przewody.

Pełne wyjaśnienie:

Przy pomiarze małych rezystancji (typowo rzędu miliomów) kluczowym problemem jest to, że opór przewodów pomiarowych, końcówek, zacisków i styków bywa porównywalny z oporem badanego elementu. W klasycznym połączeniu dwuprzewodowym prąd pomiarowy płynie przez te same przewody, na których mierzysz napięcie, więc wynik obejmuje sumę: rezystancja elementu + rezystancje pasożytnicze.

Dlatego stosuje się układ czteroprzewodowy (połączenie Kelvina):

  • pierwsza para przewodów służy do wymuszenia prądu przez badany element,
  • druga para przewodów służy do pomiaru napięcia bezpośrednio na zaciskach elementu (prawie bez prądu, więc spadek na przewodach pomiarowych napięcia jest pomijalny).

W efekcie mierzone napięcie odpowiada głównie spadkowi na samym elemencie, a nie na przewodach i stykach. To właśnie czyni tę metodę właściwą do małych rezystancji oraz do kontroli jakości połączeń (lutów, zacisków, zwór) w praktyce monterskiej i serwisowej.

Typowe błędne wybory to układy, które:

  • mierzą rezystancję w połączeniu dwuprzewodowym — wynik zawiera opór przewodów i przejść,
  • nie rozdzielają toru prądowego i napięciowego — nie ma jak odseparować spadków pasożytniczych,
  • opierają się na "zwykłym" omomierzu bez odpowiedniego podłączenia — na niskich zakresach błąd kontaktu dominuje.

Wskazówka egzaminacyjna: jeśli pytanie mówi o małych rezystancjach, szukaj rozwiązania, które ma oddzielne przewody prądowe i napięciowe (4 zaciski/4 przewody) albo wprost odnosi się do metody Kelvina/mikroomomierza. To najczęściej jedyna odpowiedź odporna na wpływ oporu przewodów.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Pomiar czteroprzewodowy (Kelvina) rozdziela przewody prądowe i napięciowe. Jedną parą wymusza się prąd przez element, a drugą mierzy napięcie bezpośrednio na jego zaciskach. Dzięki temu minimalizuje się wpływ oporu przewodów i styków na wynik.
W układzie 2-przewodowym ten sam tor przenosi prąd i pomiar napięcia, więc do wyniku "dokleja się" rezystancja przewodów, końcówek i styków. Gdy mierzysz miliomy, te pasożytnicze opory mogą być porównywalne z badanym elementem, dając duży błąd.
Metodę Kelvina stosuje się m.in. do kontroli rezystancji połączeń lutowanych, zacisków, złączy, ścieżek masy na PCB oraz przewodów o bardzo małym oporze. Przydaje się też w diagnostyce spadków napięć na stykach w torach większych prądów.
Najczęściej widać cztery punkty przyłączenia do elementu: dwa przewody do wymuszenia prądu i dwa oddzielne do pomiaru napięcia (czasem opisane jako "sense"). Kluczową cechą jest rozdzielenie toru prądowego od napięciowego, a nie sam typ miernika.
Zwykły multimetr w trybie omomierza często nie daje wiarygodnych wyników dla miliomów, bo dominuje wpływ przewodów i styków. Można poprawić sytuację, stosując odpowiedni układ 4-przewodowy lub używając mikroomomierza przystosowanego do takiego pomiaru.
Najczęstsze błędy to pomiar 2-przewodowy, zabrudzone lub luźne styki, zbyt mały prąd pomiarowy (niski stosunek sygnału do szumu) oraz brak kompensacji rezystancji przewodów. Często też myli się spadek napięcia na przewodach z napięciem na badanym elemencie.
Mikroomomierz stosuje się, gdy rezystancje są bardzo małe i wymagają wymuszenia stabilnego prądu oraz pomiaru bardzo małych spadków napięcia. Urządzenia tego typu zwykle wspierają pomiar 4-przewodowy i lepiej radzą sobie z eliminacją błędu przewodów oraz styków.
Rezystancja styków może zmieniać się zależnie od nacisku, utlenienia i zabrudzenia. W połączeniu 2-przewodowym wchodzi bezpośrednio do wyniku i potrafi go wielokrotnie zawyżyć. Pomiar czteroprzewodowy ogranicza ten wpływ, bo napięcie mierzy się "sensem" blisko elementu.
Nie. Metoda Kelvina głównie redukuje wpływ rezystancji przewodów i części połączeń, ale nadal znaczenie mają: stabilność prądu, szumy, termoelektryczne SEM (różne metale na złączach), nagrzewanie elementu oraz poprawny dobór zakresu i techniki podłączenia.
Opanuj różnicę między pomiarem 2- i 4-przewodowym oraz naucz się wskazywać na schemacie, gdzie płynie prąd, a gdzie mierzysz napięcie. Ćwicz na przykładach: przewody i styki dodają błąd w 2-przewodowym, a rozdzielenie torów w 4-przewodowym ten błąd ogranicza.
info

To pytanie poprawnie rozwiązuje 40% zdających egzamin. trudne

Specjaliści zwracają uwagę: "Małe rezystancje mierzy się tak, aby wyeliminować wpływ oporu przewodów i styków."

Źródła:

  • Keithley Instruments (Tektronix): "Low Level Measurements Handbook", rozdziały o pomiarze małych rezystancji i połączeniu 4-wire (Kelvin) (PDF dostępny na stronie Tektronix/Keithley).
  • Keysight Technologies: Application Note dotycząca "2-wire vs 4-wire (Kelvin) resistance measurements" (strona dokumentacji Keysight, nota aplikacyjna o pomiarach rezystancji).
  • Fluke Calibration: materiały techniczne/poradnik o pomiarze małych rezystancji i metodzie Kelvina (dział wsparcia technicznego Fluke Calibration).

Materiały:

  • Instrukcje/poradniki producentów mierników dotyczące pomiaru 4-przewodowego (Kelvina)
  • Podręczniki z metrologii i pomiarów elektrycznych (rozdziały o pomiarze małych rezystancji)
  • Noty aplikacyjne o mikroomomierzach i wpływie rezystancji przewodów
