KWALIFIKACJA ELE6 + ELE7 - STYCZEŃ 2025

Wyjaśnienie poprawnej odpowiedzi:

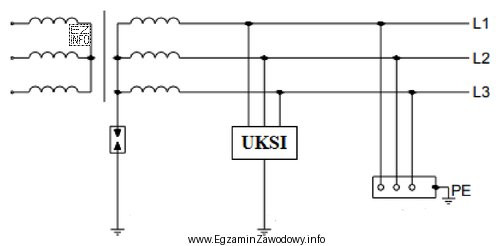

Na schemacie przedstawiono układ elektroenergetyczny, w którym punkt neutralny nie jest uziemiony, co jest charakterystyczne dla sieci typu IT. W układzie IT izolowany jest punkt neutralny, co oznacza, że nie ma bezpośredniego połączenia z ziemią. Z tej przyczyny w przypadku pojedynczego zwarcia doziemnego prąd zwarciowy jest bardzo mały. Elementy układu takie jak użycie transformatora izolacyjnego i brak bezpośredniego uziemienia punktu neutralnego potwierdzają, że jest to układ IT.
