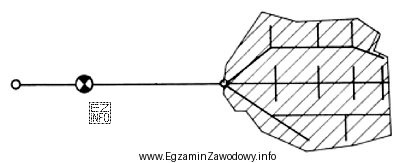

W sieciach wodociągowych stosuje się różne topologie (układy) połączeń, a ich rozpoznanie na schemacie opiera się na tym, czy przewody tworzą pętle, czy też rozchodzą się jak gałęzie drzewa.
"Rozgałęziony" to układ, w którym występuje przewód główny oraz odchodzące od niego odgałęzienia, a po drodze pojawiają się kolejne rozdziały na mniejsze odcinki. Kluczową cechą jest brak zamkniętych obwodów: woda dopływa do odbiorców zasadniczo jedną drogą (od strony zasilania), co na rysunku widać jako strukturę przypominającą drzewo.
"Pierścieniowy" sugeruje obecność wyraźnej pętli (pierścienia), czyli trasy, którą można obejść w dwóch kierunkach. Taki układ zwiększa niezawodność, bo przy wyłączeniu fragmentu sieci często da się utrzymać zasilanie z drugiej strony. Jeśli na schemacie nie widać pętli, wybór "pierścieniowy" jest typową pułapką wynikającą z samej nazwy.
"Zamknięty" bywa mylony z pierścieniowym, ponieważ w praktyce oba pojęcia kojarzą się z obwodami. Na poziomie rozpoznawania schematu, odpowiedź ta oznaczałaby, że sieć tworzy zamknięte oczka/obwody. Gdy rysunek nie pokazuje zamkniętych pętli, nie jest to właściwy wybór.
"Pajęczy" to określenie potoczne, które może sugerować układ siatkowy (wiele połączeń krzyżowych i wiele możliwych dróg dopływu). Taki schemat wyglądałby jak gęsta sieć z licznymi powiązaniami, a nie jak proste rozgałęzienia.
Na egzaminie warto zastosować prosty test: czy da się wrócić inną drogą do punktu wyjścia, nie cofając się tą samą trasą? Jeśli nie, najczęściej mamy układ rozgałęziony.
