Układ technologiczny magazynu opisuje, jak rozmieszczone są kluczowe strefy procesu magazynowego (przyjęcie, składowanie/kompletacja, wydanie) oraz jak przebiega typowy przepływ towaru. W praktyce nazwy układów odnoszą się głównie do relacji między strefą przyjęć i strefą wydań oraz do tego, czy strumienie materiałowe się krzyżują.

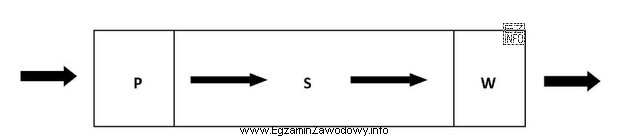

Odpowiedź "Przelotowy." jest poprawna, gdy na rysunku widać, że przyjęcia zorganizowano po jednej stronie magazynu, a wydania po stronie przeciwnej. Towar wchodzi do obiektu jednym "frontem", przechodzi przez strefy wewnętrzne (np. składowanie i kompletację) i opuszcza magazyn drugim "frontem". Taki układ sprzyja ograniczaniu kolizji, bo ruch towarów przyjmowanych i wydawanych jest rozdzielony przestrzennie.
Dlaczego pozostałe odpowiedzi są niepoprawne w takim przypadku?
- "Kątowy." sugeruje, że przyjęcie i wydanie są zorganizowane na dwóch sąsiednich ścianach (np. pod kątem 90°), co zwykle powoduje przepływ "z zakrętem". Jeśli rysunek pokazuje przeciwległe strony dla przyjęć i wydań, nie jest to układ kątowy.
- "Workowy ze wspólną strefą przyjęć i wydań." oznacza, że przyjęcia i wydania korzystają z jednego wspólnego obszaru (często tego samego frontu/doków). To zwiększa ryzyko krzyżowania strumieni. Gdy na rysunku przyjęcie i wydanie są po przeciwnych stronach, nie ma "wspólnej" strefy operacyjnej.
- "Workowy z oddzielonymi strefami przyjęć i wydań." to wariant, w którym przyjęcia i wydania są rozdzielone organizacyjnie, ale nadal zwykle pozostają po tej samej stronie obiektu (np. dwa odcinki tego samego frontu). Przy układzie przelotowym rozdział wynika z przeciwległych stron, więc pojęciowo to inny typ układu.
Wskazówka egzaminacyjna: patrząc na schemat, najpierw ustal położenie stref "wejścia" (przyjęcia) i "wyjścia" (wydania), a dopiero potem dobieraj nazwę układu. To zmniejsza ryzyko wyboru odpowiedzi na podstawie samej intuicji co do kształtu budynku.
