W kablach telekomunikacyjnych mierzy się m.in. rezystancję izolacji między żyłami (lub żyłą a ekranem/ziemią). Izolacja jest dielektrykiem (np. polietylen, PVC, polipropylen), a mechanizm przewodzenia w dielektrykach różni się od przewodzenia w metalach.
Dlaczego rezystancja izolacji maleje z temperaturą?
Wzrost temperatury zwiększa energię termiczną i ruchliwość nośników ładunku oraz ułatwia procesy przewodzenia w materiale izolacyjnym. Skutkiem jest wzrost przewodności, a więc spadek rezystancji izolacji. Zależność jest zazwyczaj nieliniowa i bywa opisywana prawem o charakterze wykładniczym w funkcji temperatury bezwzględnej.

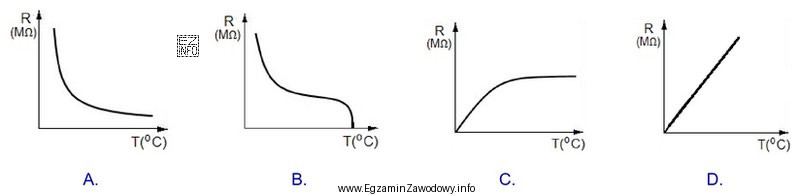

Wybór właściwego wykresu
Szukany przebieg R=f(T) powinien więc przedstawiać: (1) spadek wartości R przy wzroście T oraz (2) spadek nieliniowy (nie prosta). Taki kształt odpowiada wykresowi, na którym krzywa startuje od dużych wartości przy niskiej temperaturze i stopniowo opada do niższych wartości wraz z ociepleniem.
Dlaczego pozostałe kształty są błędne?
- Wykresy rosnące sugerują, że rezystancja zwiększa się z temperaturą. To jest typowe skojarzenie dla metali (rezystancja żyły metalowej rośnie z T), ale nie dla izolacji.
- Wykres liniowo rosnący dodatkowo upraszcza zjawisko do proporcjonalności, podczas gdy wpływ temperatury na izolację bywa silny i nieliniowy.
- Krzywa z "plateau" i nagłym, prawie pionowym spadkiem nie jest typową, gładką charakterystyką temperaturową samego materiału izolacyjnego; taki kształt bardziej pasowałby do zjawisk progowych lub zmiany stanu/warunków, a nie do standardowej zależności dielektryka.
Wskazówka egzaminacyjna
Jeśli w treści pojawia się słowo "izolacja" oraz jednostki rzędu megaomów (MΩ), myśl o dielektryku. Zapamiętaj kontrast: izolacja zwykle traci rezystancję przy wzroście temperatury, natomiast metalowa żyła zwykle zwiększa swoją rezystancję wraz z temperaturą.
