W centralach telekomunikacyjnych (np. centralach abonenckich/PBX lub ich odpowiednikach w rozwiązaniach IP) kluczową funkcją jest komutacja połączeń, czyli zestawienie drogi komunikacji pomiędzy dwoma punktami końcowymi. W ujęciu funkcjonalnym obejmuje to:
- wybór, które porty/linie mają zostać połączone,
- utworzenie połączenia (przełączenie zasobów),
- utrzymanie go w czasie rozmowy/transmisji,
- rozłączenie i zwolnienie zasobów.

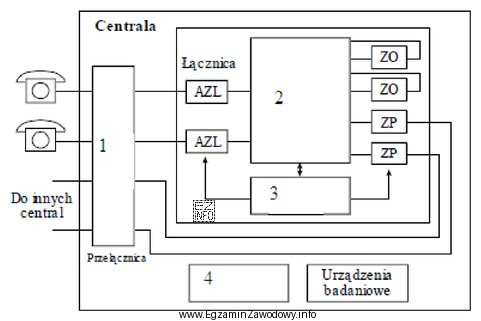

Na schemacie blokowym tę funkcję realizuje zwykle element nazywany blokiem komutacyjnym, matrycą przełączeń lub (w rozwiązaniach sprzętowych) switching fabric. To on "spina" ze sobą wejścia/wyjścia (interfejsy abonentów, łącza międzycentralowe, zasoby sygnałowe), umożliwiając fizyczne lub logiczne przełączanie połączeń.
Odpowiedź "2" wskazuje na rysunku właśnie ten blok przełączający, czyli miejsce, gdzie następuje komutacja. Pozostałe oznaczenia na schematach tego typu najczęściej dotyczą:
- interfejsów (np. portów do linii/abonentów lub do sieci), które same w sobie nie przełączają połączeń, tylko doprowadzają sygnał do wnętrza centrali,
- sterowania i sygnalizacji (jednostka kontrolna), które decydują o zestawieniu, ale nie są "polem przełączeń",
- zasobów pomocniczych (np. generatory tonów, moduły usług), które wspierają połączenia, lecz ich nie komutują.
Na egzaminie warto kojarzyć słowo "komutacja" z "przełączaniem drogi połączenia", a nie wyłącznie z przełącznikiem Ethernet. W kontekście centrali chodzi o element, który łączy kanały/porty w jedną trasę rozmowy lub transmisji.
