W słonecznej instalacji grzewczej (układ z kolektorem, obiegiem solarnym i podgrzewaczem z wężownicą) stosuje się kilka czujników temperatury, ponieważ sterownik musi porównywać temperatury w różnych punktach instalacji. Krytyczne jest rozróżnienie, czy mierzona jest temperatura czynnika w obiegu solarnym, czy temperatura medium w zasobniku.
Pytanie dotyczy temperatury na zasilaniu wężownicy w podgrzewaczu, czyli na przewodzie, którym czynnik grzewczy wpływa do wężownicy (wymiennika) w zasobniku. Ten pomiar jest ważny m.in. do oceny warunków przekazywania ciepła oraz do kontroli, czy do wężownicy dociera czynnik o odpowiednio wysokiej temperaturze.

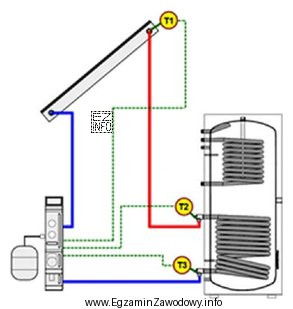

Odpowiedź "T2" jest poprawna, ponieważ w oznaczeniach zastosowanych w zadaniu (na schemacie instalacji) czujnik T2 odpowiada punktowi pomiarowemu na zasilaniu wężownicy podgrzewacza.
- Odpowiedź "T1" jest błędna, gdy czujnik T1 opisuje inny punkt układu (np. kolektor lub inny odcinek rurociągu), a nie zasilanie wężownicy.
- Odpowiedź "T3" jest błędna, jeśli T3 odnosi się do pomiaru w innym miejscu (np. powrót wężownicy lub temperatura w zasobniku), co nie spełnia warunku zasilania wężownicy.
- Odpowiedź "T1 i T3" jest błędna, ponieważ pytanie dotyczy jednego czujnika mierzącego temperaturę w konkretnym punkcie instalacji; wybór złożony zwykle wynika z niepewności co do kierunku przepływu albo mylenia zasilania z powrotem.
Wskazówka egzaminacyjna: w zadaniach z kolektorami słonecznymi zawsze najpierw ustal kierunek przepływu czynnika przez wężownicę (wejście/wyjście), a dopiero potem przypisz "zasilanie" i "powrót" do właściwego odcinka rurociągu.
