KWALIFIKACJA ELE2 - PAŹDZIERNIK 2016

PYTANIE NR 38.
Który z elementów należy zastosować w celu wymiany przycisku sterującego "wyłącz" w układzie sterowania silnika trójfazowego?

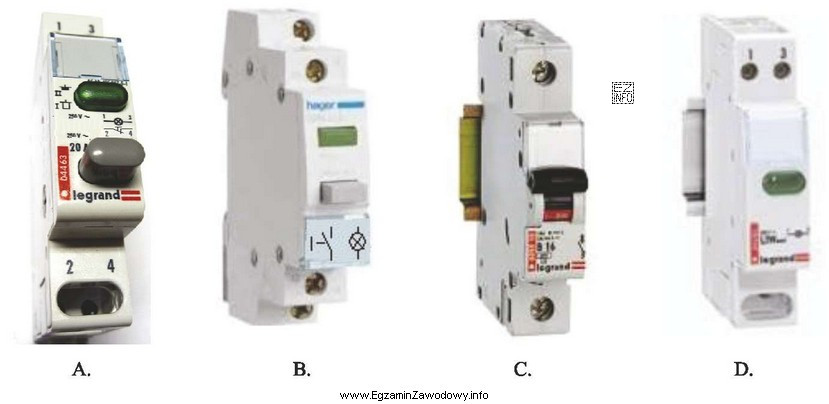

Ilustracja przedstawia cztery różne elementy elektryczne, które mogą być używane w układzie sterowania silnika trójfazowego.
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
W układach sterowania silnikiem "wyłącz/stop" realizuje się elementem odcinającym zasilanie obwodu sterowania (najczęściej przez przerwanie toru cewki stycznika). Dobór zamiennika wymaga zgodności funkcji, rodzaju styków (NO/NC), liczby torów oraz parametrów znamionowych i sposobu montażu.

Pełne wyjaśnienie:

W układzie sterowania silnika trójfazowego przycisk opisany jako "wyłącz" zwykle odpowiada funkcji STOP w obwodzie sterowania (nie w torze mocy silnika). Jego zadaniem jest spowodowanie zaniku zasilania cewki elementu wykonawczego (np. stycznika), co prowadzi do rozłączenia torów mocy i zatrzymania silnika.

Dobierając element do wymiany, elektryk powinien sprawdzić przede wszystkim:

  • Funkcję w obwodzie – czy przycisk pracuje jako "STOP/wyłącz" w torze sterowania, czy jako inny sygnał (np. reset, potwierdzenie).
  • Rodzaj i logikę styków – czy wymagany jest styk rozwierny (NC) lub zwierny (NO). W praktyce funkcję STOP często realizuje się stykiem rozwiernym, aby przerwanie przewodu również powodowało zatrzymanie (zależnie od przyjętej logiki i wymagań układu).
  • Liczbę torów – czasem potrzebny jest jeden styk, czasem dwa (np. osobno sterowanie i sygnalizacja).
  • Parametry znamionowe – dopuszczalne napięcie i prąd dla obwodu sterowania, a także kategoria użytkowania aparatury (ważne w praktyce doboru, choć szczegóły wynikają z dokumentacji elementu).
  • Wykonanie mechaniczne – średnica montażowa, sposób mocowania, stopień ochrony, ewentualne podświetlenie.

Typowe błędne wybory wynikają z mylenia przycisku STOP z przyciskiem START (inny rodzaj styku) albo z dobrania elementu "podobnego wizualnie", lecz niezgodnego elektrycznie (np. inna liczba styków lub niewłaściwe parametry). W zadaniach egzaminacyjnych kluczowe jest odczytanie, że chodzi o element sterowania, a nie o aparat w torze mocy (np. rozłącznik główny).

Jeżeli w odpowiedziach pojawiają się różne typy elementów (np. przycisk o innym typie styków, przełącznik, lampka sygnalizacyjna, aparat mocy), poprawny będzie ten, który spełnia funkcję "wyłącz/stop" w obwodzie sterowania oraz jest zgodny z wymaganym typem styków i parametrami obwodu.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Zwykle jest to przycisk funkcji STOP w obwodzie sterowania, który powoduje zanik zasilania cewki stycznika (lub innego elementu wykonawczego). Skutkiem jest rozłączenie torów mocy i zatrzymanie silnika. Nie należy mylić go z rozłącznikiem w torze mocy.
W wielu układach STOP realizuje się stykiem rozwiernym (NC), aby naciśnięcie przycisku lub przerwanie obwodu powodowało zatrzymanie. W praktyce trzeba jednak kierować się schematem i dokumentacją, bo logika może być inna w zależności od rozwiązania.
Tor mocy silnika przenosi duże prądy i rozłącza go aparat wykonawczy (np. stycznik). Przycisk w pulpicie steruje tylko prądem cewki lub sygnałem sterującym, dzięki czemu jest mniejszy, bezpieczniejszy i łatwiejszy w prowadzeniu przewodów oraz rozbudowie funkcji (podtrzymanie, blokady).
Sprawdź: funkcję w schemacie, rodzaj styków (NO/NC), liczbę styków, parametry znamionowe obwodu sterowania (napięcie/prąd), sposób montażu (średnica otworu, kaseta), a także warunki pracy (pył/wilgoć). Dopiero wtedy dobierz element o równoważnych cechach.
Układ może nie zatrzymywać silnika po naciśnięciu "wyłącz", może też nie dać się uruchomić albo będzie działał odwrotnie do oczekiwań. Błąd typu styku często ujawnia się dopiero po podłączeniu, dlatego przed montażem warto porównać schemat i oznaczenia styków na aparacie.
Najczęściej START jest stykiem zwiernym (NO), a STOP rozwiernym (NC), a ich opisy na schemacie wskazują funkcję. Dodatkowo STOP bywa wpięty szeregowo w torze zasilania cewki, natomiast START często współpracuje z podtrzymaniem realizowanym stykiem pomocniczym stycznika.
Może, ale nie zawsze. "Wyłącz" w sensie eksploatacyjnym bywa zwykłym STOP, a "wyłącznik awaryjny" (grzybek) dotyczy sytuacji zagrożenia i ma specyficzną funkcję oraz sposób działania (zatrzask, wymagany reset). O rozstrzygnięciu decyduje opis i schemat układu.
Gdy oprócz przerwania toru sterowania potrzebna jest dodatkowa funkcja, np. sygnalizacja stanu, blokada innego obwodu lub przekazanie informacji do automatyki. Wtedy przycisk ma dodatkowy zestyk, ale dobór zależy od projektu i wymagań danego urządzenia.
Najczęściej: zamiana NO z NC, nieuwzględnienie liczby torów, dobranie elementu o niepasującym montażu (średnica/obudowa), ignorowanie napięcia obwodu sterowania oraz brak sprawdzenia oznaczeń zacisków. Błędy te skutkują niesprawnym sterowaniem albo niebezpiecznym zachowaniem układu.
Ćwicz czytanie prostych schematów sterowania stycznikowego: START, STOP, podtrzymanie, zabezpieczenia. Ucz się rozpoznawania styków NO/NC na symbolach i na aparatach oraz kojarzenia funkcji elementów (przycisk, stycznik, przekaźnik). Pomaga też analiza typowych układów rozruchu.
info

Około 53% zdających odpowiada poprawnie na to pytanie. trudne

Eksperci podkreślają: "W układach sterowania silnikiem "wyłącz/stop" realizuje się elementem odcinającym zasilanie obwodu sterowania (najczęściej przez przerwanie toru cewki stycznika)."

Materiały:

  • Szczegółowe informacje wymagają materiałów specjalistycznych (schematy sterowania stycznikowego, dokumentacja producentów aparatury sterowniczej)
  • Ćwiczenia z rozpoznawania styków NO/NC na schematach ideowych sterowania
  • Instrukcje/dokumentacje techniczne przycisków i kaset sterowniczych (dobór mechaniczny i elektryczny)

Aktualizacja pytania: 31.03.2026



Aktualizacja pytania: 31.03.2026
