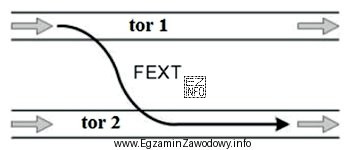

Na rysunku wskazano zjawisko FEXT (Far-End Crosstalk), czyli przesłuch zdalny pomiędzy sąsiednimi torami w kablu wieloparowym (np. skrętce). Przesłuch powstaje na skutek sprzężenia elektromagnetycznego: sygnał nadawany w jednym torze indukuje niepożądany sygnał w torze sąsiednim.
Kluczowe jest to, że FEXT jest parametrem wyrażanym w decybelach (dB). dB opisuje relację poziomów (stosunek), a nie moc bezwzględną w watach. W praktyce pomiar przesłuchów wykonuje się narzędziami przeznaczonymi do analizy toru transmisyjnego, takimi jak miernik poziomu sygnału lub (częściej w okablowaniu strukturalnym) tester/certyfikator okablowania, który automatycznie mierzy zestaw parametrów (m.in. NEXT, FEXT, ELFEXT) i porównuje je z limitami.
Dlaczego pozostałe odpowiedzi są niepoprawne?
- "Watomierz." – służy do pomiaru mocy (zwykle mocy czynnej) w watach. Nie jest przyrządem do oceny przesłuchu wyrażanego w dB w torach transmisyjnych.
- "< Amperomierz." – amperomierz mierzy prąd elektryczny w amperach. Przesłuch nie jest tu badany jako prąd obciążenia, lecz jako niepożądany sygnał sprzężony między parami i opisany parametrem w dB.
- "Oscyloskop dwukanałowy." – oscyloskop pozwala obserwować przebiegi czasowe, ale sam z siebie nie realizuje standardowego pomiaru parametru FEXT w ujęciu normatywnym/certyfikacyjnym (zależnie od częstotliwości i konfiguracji par). To częsta pułapka: "pokazuje sygnał", ale nie zastępuje miernika poziomu/testera do oceny parametrów łącza.
Wskazówka egzaminacyjna: gdy w treści/rysunku pojawia się parametr przesyłowy typu FEXT/NEXT i jednostką są dB, myśl o poziomie sygnału oraz o przyrządach do testów toru transmisyjnego, a nie o klasycznych miernikach mocy czy prądu.
