KWALIFIKACJA ELE5 - CZERWIEC 2023

Uzwojenie wzbudzenia maszyny synchronicznej (wirnika) jest zasilane prądem stałym (DC). To napięcie wzbudzenia wytwarza pole magnetyczne, od którego zależy praca maszyny (m.in. możliwość regulacji parametrów pracy generatora). Dlatego do bezpośredniego pomiaru napięcia na uzwojeniu wzbudzenia należy zastosować woltomierz prądu stałego o odpowiednim zakresie.

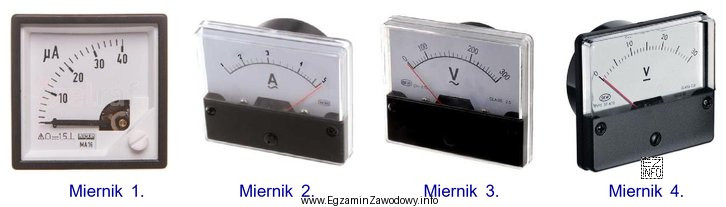

Odpowiedź "Miernik 4." jest poprawna, ponieważ na jego tarczy widnieje:

• jednostka V (pomiar napięcia),
• oznaczenie DC w postaci poziomej kreski (pomiar napięcia stałego),
• zakres 0–30, typowy dla niskonapięciowych obwodów wzbudzenia w części układów.

Pozostałe odpowiedzi są nieprawidłowe z następujących powodów:

• "Miernik 2." to amperomierz (A) z oznaczeniem ~ dla prądu przemiennego. Amperomierz służy do pomiaru prądu i typowo włącza się go szeregowo. Podłączenie go równolegle do uzwojenia (jak w przypadku pomiaru napięcia) grozi zwarciem i uszkodzeniem.
• "Miernik 3." to woltomierz (V), ale przeznaczony do AC (symbol ~). Pomiar napięcia stałego woltomierzem AC może dawać błędne lub mylące wskazania, bo przyrząd jest wyskalowany i zbudowany pod przebiegi przemienne.
• "Miernik 1." to mikroamperomierz (µA) do bardzo małych prądów stałych. Nie mierzy napięcia, tylko prąd w zakresie mikroamperów, więc nie nadaje się do tego zadania.

Wskazówka egzaminacyjna: najpierw ustal, czy mierzysz napięcie czy prąd (V vs A), a potem sprawdź rodzaj prądu (DC kreska, AC tylda). Dopiero na końcu oceń zakres, aby nie przekroczyć maksymalnej wartości i nie uszkodzić miernika.
