W maszynie synchronicznej pole magnetyczne wirnika powstaje dzięki wzbudzeniu, czyli zasileniu uzwojenia wzbudzenia prądem stałym. Niezależnie od tego, czy maszyna pracuje jako silnik czy generator, obwód wzbudzenia jest obwodem DC, ponieważ stały prąd wytwarza stałe pole magnetyczne wirnika.
Jeżeli pytanie dotyczy bezpośredniego pomiaru napięcia na uzwojeniu wzbudzenia, właściwy będzie przyrząd spełniający jednocześnie dwa warunki:
- mierzy napięcie (jednostka V),
- jest przeznaczony do prądu stałego (symbol DC: pozioma kreska lub kreska z linią przerywaną).

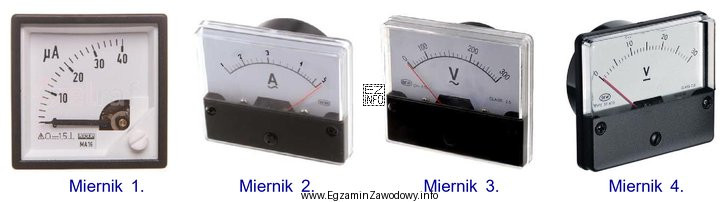

Dlatego poprawny jest wybór miernika będącego woltomierzem DC (na ilustracji: "Miernik 4", skala 0–30 V i oznaczenie prądu stałego). Taki przyrząd podłącza się równolegle do zacisków uzwojenia wzbudzenia, aby odczytać spadek napięcia na tym uzwojeniu.
Pozostałe możliwości są nieprawidłowe z typowych powodów spotykanych na egzaminach:
- Mikroamperomierz DC (µA) służy do pomiaru bardzo małych prądów, a nie napięcia, więc nie spełnia wymagania "pomiaru napięcia".
- Amperomierz AC (A z symbolem "~") mierzy prąd i dodatkowo jest przeznaczony do obwodów prądu przemiennego, więc jest błędny podwójnie.
- Woltomierz AC (V z "~") mierzy wprawdzie napięcie, ale napięcie w obwodzie wzbudzenia jest stałe, więc dobór przyrządu AC prowadzi do błędnego odczytu lub niepoprawnej interpretacji wyniku.
Wskazówka egzaminacyjna: najpierw sprawdź V czy A, a dopiero potem symbol AC/DC. To prosty filtr, który eliminuje większość pomyłek.
