W systemie trakcyjnym 3 kV DC napięcie w sieci jezdnej jest napięciem stałym, natomiast podstacja trakcyjna jest zwykle zasilana napięciem przemiennym (tu: 15 kV). Dlatego w podstacji pracuje zespół prostownikowy, którego kluczowymi elementami są:
- transformator prostownikowy (dopasowanie poziomu napięcia, separacja, często także przygotowanie układu faz do prostowania),
- prostownik (zamiana AC na DC),
- aparatura po stronie DC (rozdzielnia, zabezpieczenia, pomiary).
Aby uzyskać wymagane napięcie stałe 3 kV na wyjściu, po stronie wtórnej transformatora nie dobiera się "idealnie" 3,0 kV AC. W praktyce potrzebne jest napięcie wtórne wyższe (często około 3,3 kV), aby po uwzględnieniu spadków napięć na elementach prostownika, w dławikach oraz w obwodach pod obciążeniem utrzymać wymagany poziom napięcia po stronie DC.
Dlatego poprawny wybór to transformator o przekładni odpowiadającej relacji 15 kV / 3,3 kV i o parametrach właściwych dla pracy z prostownikiem (m.in. odpowiednia grupa połączeń, np. Yy0d11, kojarzona z układami wielopulsowymi i ograniczaniem tętnień dzięki przesunięciom fazowym między uzwojeniami).

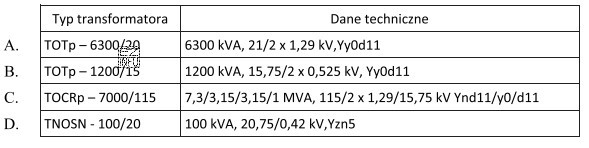

Dlaczego pozostałe odpowiedzi (inne transformatory) są błędne?
- Opcje z innym napięciem pierwotnym nie pasują do zasilania 15 kV, więc nie zapewnią poprawnej współpracy z siecią zasilającą.
- Opcje z innym napięciem wtórnym nie dadzą właściwego poziomu napięcia po prostowaniu (za niskie – brak wymaganego 3 kV DC pod obciążeniem; za wysokie – ryzyko przekroczeń i nieprawidłowych nastaw zabezpieczeń).
- Opcje z nieodpowiednią grupą połączeń mogą pogorszyć warunki pracy prostownika (inne przesunięcia fazowe), co w praktyce przekłada się na większe tętnienia lub brak zgodności z wymaganym układem.
Wniosek: w zespole prostownikowym podstacji 3 kV DC zasilanej 15 kV należy zastosować transformator prostownikowy o parametrach typu TOTp 2500 kVA 15/3,3 kV Yy0d11, bo odpowiada on zarówno poziomom napięć, jak i typowej współpracy z układem prostowniczym.
