KWALIFIKACJA BUD13 - CZERWIEC 2016

PYTANIE NR 15.
Który z przedstawionych na rysunkach sposobów zabezpieczania skarp pozwala na uzyskanie najbardziej stromego ich pochylenia?

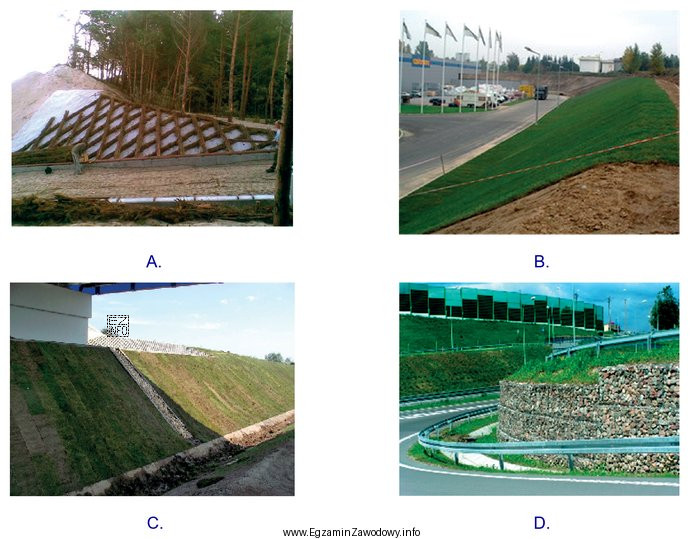

Ilustracja przedstawia cztery różne metody zabezpieczania skarp, co jest istotne w kontekście kwalifikacji zawodowej
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Gabiony działają jak konstrukcja oporowa: tworzą sztywną, ciężką i przepuszczalną obudowę, która przejmuje parcie gruntu. Dzięki temu pozwalają wykonać skarpę o nachyleniu najbardziej zbliżonym do pionu. Umocnienia wyłącznie przeciwerozyjne zwykle wymagają łagodniejszych skarp.

Pełne wyjaśnienie:

W robotach ziemnych "najbardziej strome pochylenie skarpy" oznacza rozwiązanie, które pozwala ukształtować skarpę możliwie blisko pionu, bez utraty stateczności i bez konieczności znacznego poszerzania wykopu lub nasypu. Takie wymaganie najczęściej spełniają rozwiązania, które przejmują parcie gruntu, czyli pracują jak konstrukcja oporowa.

Odpowiedź "gabiony" jest poprawna, ponieważ gabiony (kosze siatkowe wypełnione kamieniem) tworzą masywny, stabilny element, który może funkcjonować jako ściana oporowa lub umocnienie o bardzo dużym nachyleniu. Ich ciężar i tarcie wewnętrzne w wypełnieniu pomagają przeciwdziałać przesuwowi i obrotowi, a przepuszczalność ogranicza problem gromadzenia się wody za konstrukcją, co w praktyce sprzyja utrzymaniu stateczności.

Pozostałe sposoby zabezpieczenia skarp spotykane na budowach (np. darniowanie, maty przeciwerozyjne, narzuty kamienne, płyty ażurowe) pełnią zwykle rolę ochrony powierzchni przed erozją, spływem wody i rozmyciem. One poprawiają trwałość powierzchni skarpy, ale nie zastępują konstrukcji oporowej: grunt nadal musi mieć takie nachylenie, przy którym sam jest stateczny. Dlatego w typowym ujęciu nie pozwalają na uzyskanie tak stromego pochylenia jak gabiony.

Na egzaminie warto zapamiętać prostą zasadę: jeśli pytanie dotyczy "najbardziej stromego" rozwiązania, szukaj technologii, która tworzy opór (ścianę, kosze, elementy blokowe), a nie tylko okładzinę chroniącą powierzchnię. Operator maszyn powinien kojarzyć te technologie, bo wpływają na geometrię robót, szerokość pasa pracy oraz bezpieczeństwo wykonywania wykopów i nasypów.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Gabiony to kosze z siatki (zwykle stalowej) wypełnione kamieniem. Przy skarpach mogą pracować jak umocnienie lub konstrukcja oporowa: stabilizują grunt, ograniczają osypywanie i pozwalają wykonywać bardziej strome nachylenia niż typowe umocnienia powierzchniowe.
Darniowanie głównie chroni powierzchnię przed erozją, ale nie przejmuje parcia gruntu. Gabiony tworzą ciężki, stabilny element, który działa jak opór dla gruntu i może utrzymać większe nachylenie. Dlatego w praktyce gabiony umożliwiają stromsze kształtowanie skarp.
Najczęściej widać układ "koszy" lub bloków wypełnionych kamieniem, ułożonych warstwowo (jak mur). Charakterystyczna jest siatkowa forma i kamienne wypełnienie. W odróżnieniu od mat lub darni, gabiony mają wyraźną, blokową geometrię.
Stosuje się je m.in. przy poszerzeniach dróg, w wąskich pasach robót, przy przyczółkach, na skarpach nasypów i wykopów oraz przy umocnieniach rowów i cieków. Ich zaletą jest szybki montaż i odporność na lokalne uszkodzenia powierzchni.
Nie zawsze. Umocnienie przeciwerozyjne (np. mata, darń, okładzina) ogranicza rozmywanie i osypywanie powierzchni, ale nie musi zapewniać stateczności całej bryły gruntu. Przy zbyt stromym nachyleniu może dojść do zsuwu gruntu mimo "ładnej" okładziny.
Częsty błąd to mylenie ochrony powierzchni z konstrukcją oporową oraz dobór technologii tylko "bo tak się robi", bez analizy nachylenia i warunków wodnych. Na egzaminie warto pytać siebie: czy rozwiązanie przejmuje parcie gruntu, czy tylko zabezpiecza powierzchnię?
Gdy brakuje miejsca (wąski pas robót), trzeba ograniczyć szerokość wykopu/nasypu, istnieje infrastruktura w pobliżu albo warunki gruntowo-wodne utrudniają wykonanie bezpiecznej skarpy o małym nachyleniu. Wtedy stosuje się rozwiązania oporowe, np. gabiony.
Zwykle tak, bo woda zwiększa parcie i osłabia grunt. Gabiony są przepuszczalne, co pomaga, ale w praktyce często stosuje się warstwy filtracyjne i rozwiązania odprowadzające wodę, aby ograniczyć ryzyko wypłukiwania drobnych frakcji i utraty stateczności.
Operator powinien utrzymywać bezpieczne odległości od krawędzi, nie podcinać podstawy skarpy, kontrolować objawy spękań i osuwania oraz współpracować z nadzorem przy zmianie technologii. Stromsza geometria oznacza mniejszy margines błędu i większe ryzyko obrywu.
Warto umieć rozpoznać rozwiązania na rysunku i wiedzieć, które są konstrukcyjne (opór) a które powierzchniowe (erozja). Ćwicz porównywanie: co umożliwia największe nachylenie, co wymaga łagodniejszej skarpy, jakie są typowe zastosowania w drogownictwie.
info

Około 38% zdających odpowiada poprawnie na to pytanie. bardzo trudne

Specjaliści zwracają uwagę: "Gabiony działają jak konstrukcja oporowa: tworzą sztywną, ciężką i przepuszczalną obudowę, która przejmuje parcie gruntu."

Materiały:

  • Podręczniki i skrypty z robót ziemnych i drogowych (stateczność skarp, umocnienia)
  • Materiały dydaktyczne z geotechniki dla budownictwa komunikacyjnego
  • Katalogi technologii umocnień skarp i konstrukcji oporowych stosowanych w drogownictwie
