KWALIFIKACJA ELM6 - CZERWIEC 2014

Wyjaśnienie poprawnej odpowiedzi:

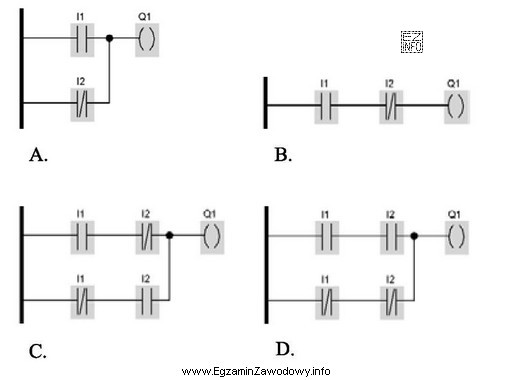

Funkcja XNOR, znana również jako równoważność, daje na wyjściu wartość prawda (1) tylko wtedy, gdy oba wejścia mają tę samą wartość. Schemat D przedstawia bramkę AND zanegowaną na wejściach, co odpowiada funkcji XNOR. Gdy oba wejścia są w stanie niskim (0), na wyjściu bramki AND jest stan niski, ale po zanegowaniu stanów wejściowych otrzymujemy stan wysoki (1) na wyjściu. Gdy oba wejścia są w stanie wysokim (1), po zanegowaniu otrzymujemy na wejściach stan niski, ale bramka AND daje na wyjściu stan wysoki, co po zanegowaniu daje stan niski. W obu przypadkach, gdy wejścia są różne, na wyjściu bramki AND otrzymujemy stan niski, który po zanegowaniu daje stan niski na wyjściu. Zatem schemat D realizuje funkcję XNOR.
