Kontrola głębokości gniazda (np. gniazda pod czop lub gniazda wykonywanego wierceniem/frezowaniem) wymaga przyrządu, który potrafi wiarygodnie mierzyć odległość od płaszczyzny odniesienia (krawędzi/lica elementu) do dna gniazda. W praktyce oznacza to, że przyrząd musi mieć:
- stabilną powierzchnię oparcia o detal (żeby punkt "0" był powtarzalny),
- część pomiarową wchodzącą do gniazda i dochodzącą do dna,
- czytelną podziałkę/odczyt umożliwiający ocenę zgodności z wymiarem nominalnym.

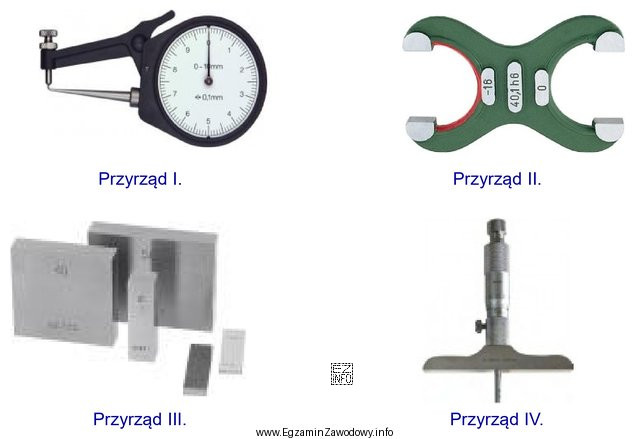

Odpowiedź "Przyrząd IV." jest poprawna, ponieważ przedstawia przyrząd właściwy do pomiaru głębokości (czyli taki, który konstrukcyjnie umożliwia pomiar w głąb otworu/gniazda, a nie tylko długości zewnętrznych). Dzięki temu można ocenić, czy gniazdo wykonano na zadaną głębokość i czy mieści się w dopuszczalnej tolerancji.
Pozostałe odpowiedzi są nieprawidłowe, gdy wskazują przyrządy typowo przeznaczone do innych cech geometrycznych:
- przyrządy do pomiaru długości zewnętrznych (np. liniały) nie mierzą dna gniazda,
- przyrządy do kontroli kątów/prostopadłości (np. kątowniki) nie dadzą bezpośrednio wartości głębokości,
- przyrządy do pomiaru średnic/szerokości mogą być niewłaściwe, jeśli nie mają funkcji pomiaru głębokości.
Wskazówka egzaminacyjna: gdy w treści pojawia się "głębokość", szukaj przyrządu z końcówką/prętem do pomiaru głębokości lub z podstawą oporową. Najczęstszy błąd to wybór narzędzia "z podziałką", które jednak nie ma geometrii pozwalającej dotknąć dna gniazda w osi pomiaru.
