KWALIFIKACJA ELE2 - CZERWIEC 2018

PYTANIE NR 27.

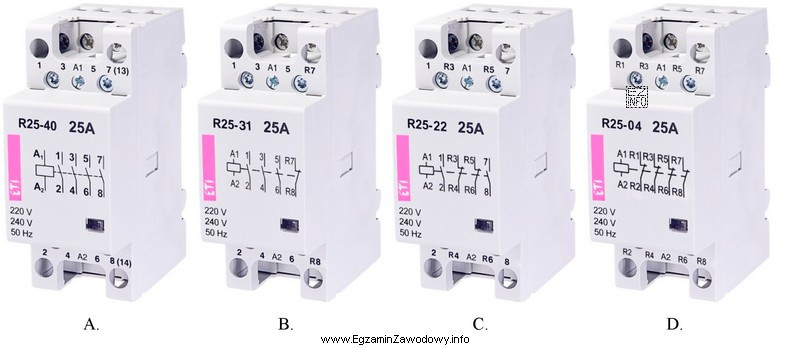

Który z przedstawionych styczników należy zastosować w układzie zasilania i sterowania silnika trójfazowego z samopodtrzymaniem, jeżeli załączanie będzie realizowane przyciskiem monostabilnym?

Który z przedstawionych styczników należy zastosować w

A.
B.
C.
D.
	Zostaw bez odpowiedzi

Wyjaśnienie poprawnej odpowiedzi:
Stycznik z samopodtrzymaniem wymaga styku pomocniczego, który utrzyma obwód załączony po puszczeniu przycisku monostabilnego. Stycznik oznaczony jako "A" posiada styki pomocnicze w konfiguracji, która pozwala na realizację funkcji samopodtrzymania. Po załączeniu przyciskiem monostabilnym, styk pomocniczy (zazwyczaj oznaczony jako 13/14) zamyka obwód, utrzymując cewkę stycznika w stanie załączenia nawet po puszczeniu przycisku.
