Pytanie wymaga rozpoznania oznaczenia zabieraka stałego wśród kilku prostych symboli graficznych używanych na dokumentacji technicznej. Kluczowe jest porównanie cech kształtu symbolu z tym, jak na rysunkach upraszcza się element, który "zabiera" (zaczepia) i przenosi ruch w sposób stały.

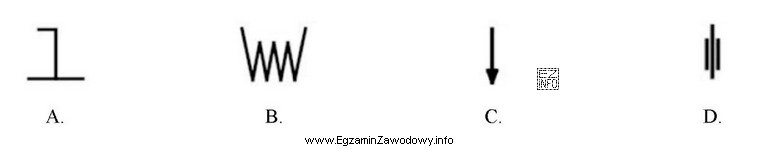

Odpowiedź "A." jest właściwa, ponieważ symbol ma charakterystyczny układ odcinków tworzący kształt przypominający hak/ramię zabierające: pozioma podstawa, pionowy trzpień oraz krótki odcinek boczny. Taka geometria odpowiada idei elementu stałego, który mechanicznie współpracuje z częścią napędzaną poprzez zaczep.
Dlaczego pozostałe odpowiedzi nie pasują:
- "B." ma postać zygzaka pomiędzy liniami tworzącymi kształt zbliżony do litery V. Zygzak jest często kojarzony z innymi konwencjami (np. sprężystość/element falisty) i nie odwzorowuje funkcji zaczepu.
- "C." to prosta strzałka w dół. Strzałki na rysunkach zwykle wskazują kierunek, ruch, siłę lub odniesienie, a nie konkretny element konstrukcyjny typu zabierak.
- "D." przedstawia oś z pogrubieniem/krótkim elementem na środku. Taki zapis częściej sugeruje zmianę przekroju, element na osi albo oznaczenie związane z inną cechą geometryczną, a nie "hakowe" ramię zabierające.
Wskazówka egzaminacyjna: przy pytaniach o symbole najpierw nazwij funkcję elementu (tu: "zaczepia i przenosi ruch"), a dopiero potem szukaj symbolu, którego kształt tę funkcję intuicyjnie odzwierciedla. Unikniesz wtedy wyboru strzałki lub zygzaka tylko dlatego, że są "wyraziste".
