KWALIFIKACJA ELE5 - STYCZEŃ 2017 (test 2)

Wyjaśnienie poprawnej odpowiedzi:

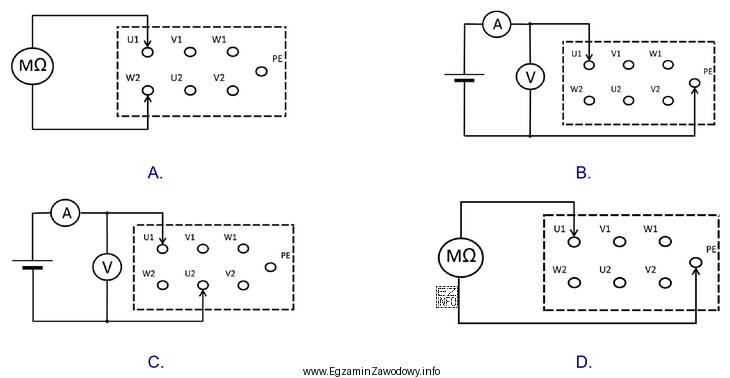

Odpowiedź C jest poprawna, ponieważ przedstawia układ pomiarowy, w którym amperomierz (A) i woltomierz (V) są odpowiednio podłączone do uzwojeń silnika (M2) w celu pomiaru rezystancji. Amperomierz mierzy prąd płynący przez uzwojenia, a woltomierz mierzy spadek napięcia na nich, co pozwala na obliczenie rezystancji uzwojeń zgodnie z prawem Ohma (R = V/I). Pozostałe schematy nie przedstawiają poprawnego połączenia dla pomiaru rezystancji uzwojeń silnika indukcyjnego.
