KWALIFIKACJA ELE2 - CZERWIEC 2023 (test 2)



PYTANIE NR 18.

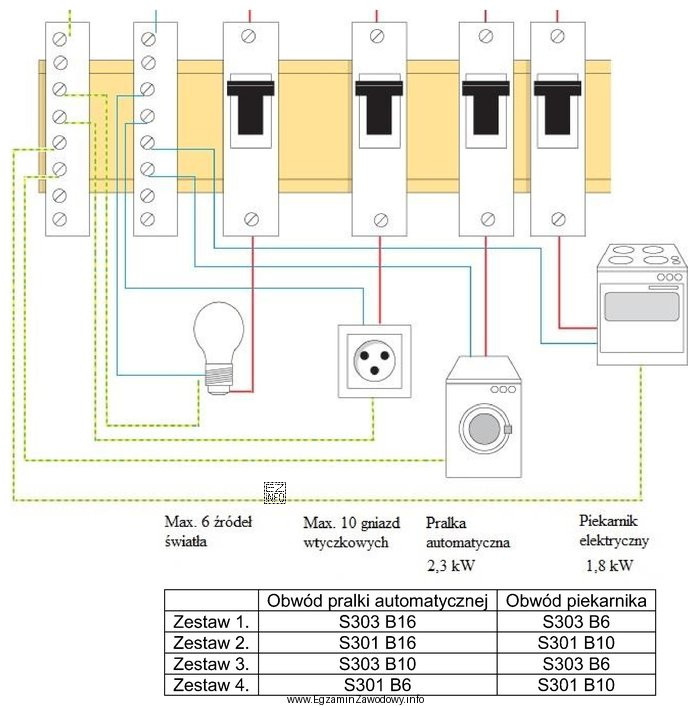

Który z przedstawionych zestawów wyłączników nadprądowych należy dobrać do zabezpieczenia obwodów pralki automatycznej i piekarnika w przedstawionej instalacji elektrycznej?
Który z przedstawionych zestawów wyłączników nadprą
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Zestaw 2 zawiera wyłącznik S301 B16 dla pralki i S301 B10 dla piekarnika. Wyłącznik B16 dla pralki jest odpowiedni, ponieważ jego wartość nominalna jest większa niż obliczony prąd (10 A), ale nie przekracza zalecanej wartości zabezpieczenia dla tego typu urządzeń. Podobnie wyłącznik B10 dla piekarnika jest odpowiedni, ponieważ jego wartość nominalna jest większa niż obliczony prąd (7,8 A), ale również nie przekracza zalecanej wartości zabezpieczenia. Pozostałe zestawy nie są odpowiednie, ponieważ mają albo za niskie wartości nominalne (Zestaw 4), albo za wysokie (Zestaw 1), albo nieodpowiednie kombinacje (Zestaw 3).
